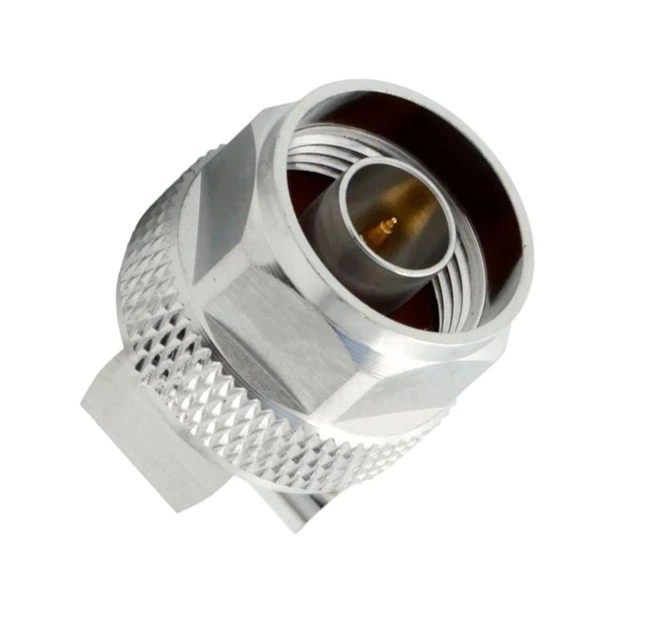

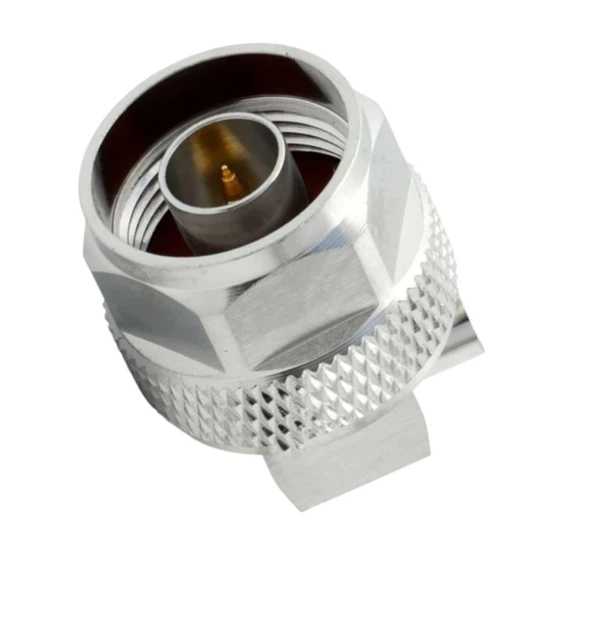

N(male) angle for 0.141 tin soaked semiflexible cable Конектор N (штекер) кутовий для коаксіального кабелю 0.141 Leno RF (КНР)

N(male) angle for 0.141 tin soaked semiflexible cable Конектор N (штекер) кутовий для коаксіального кабелю 0.141 Leno RF (КНР)

Кутовий конектор N (штекер) призначений для підключення до напівжорстких кабелів діаметром 0.141". Модель вирізняється надійною конструкцією, якісними матеріалами та стабільними високочастотними параметрами, що робить її придатною для професійного RF-обладнання і НВЧ-техніки.Сумісні типи кабелів:
Kingsignal 670-141SXE
Belden 1673A
Suhner EZ 141
Habia Cable Flexiform 402 NM
RG-402/U
UT-141
Suhner Sucoform 141
UT-141 MICRO-COAX

Матеріали та виготовлення:
Центральний контакт — латунь із позолоченим покриттям
Діелектрик — PTFE (тефлон), білий
Корпус конектора — латунь із покриттям «Ternary alloy»
Монтаж — паяння центральної жили й обплетення
Комплектація — корпус конектора та нарізна заглушка в індивідуальному пакованні

Гайка обладнана накаткою для ручної фіксації та шестигранним профілем для затягування ключем 19 мм.

Електричні параметри:
Хвильовий опір — 50 Ом
Робочий діапазон частот — рекомендовано 0...6 ГГц

КСВ (VSWR):
≤1.15 (RL 23.13 дБ) @ 900 МБ
≤1.20 (RL 20.828 дБ) @ 1800 МГц
≤1.25 (RL 19.085 дБ) @ 3000 МГц
≤1.35 (RL 16.540 дБ) @ 6000 МГц

Внесені втрати (IL):
≤0.05 дБ @ 900 МГц
≤0.05 дБ @ 1800 МГц
≤0.05 дБ @ 3000 МГц
≤0.05 дБ @ 6000 МГц

Діелектрик витримує напругу не менш ніж 1000 В.

Характеристики:
Вес — 0.001–0.009 кг
Гарантія — 12 місяців
Контакти — золото
Корпус — латунь
Робоча напруга — 500 В
Мінімальна відпустка — від 1 шт.
Одиниця вимірювання — шт.
Покриття — потрійний сплав
Тип — N
Тип роз'єму — N (штекер, кутовий)
Хвильовий опір — 50 Ом
Максимальна частота — до 6 ГГц
