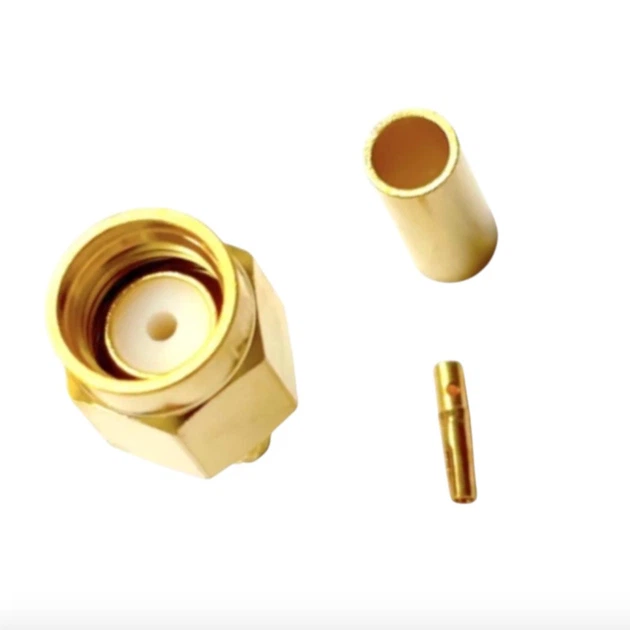

RP-SMA (male) 1шт конектор Leno RF для тонкого коаксіального кабелю RG316 стабільне з'єднання

Професійний RP-SMA (male) високочастотний конектор Leno RF для тонкого коаксіального кабелю RG316 стабільне з'єднання

Конектор RP-SMA (штекер) зі зворотною полярністю для високочастотного коаксіального кабелю RG316. Модель розроблена компанією LenoRF (КНР) і вирізняється високоякісним виготовленням, точною механікою та надягатим електричним контактом. Ідеально подходит для сборки ВЧ-кабелей, антенн, модулей зв’язку, Wi-Fi, радіообладнання та інших RF-систем.

Артикул: 3.01.369
Бренд: LenoRF
Маркування: лазерна, LenoRF
Паковання: індивідуальний пакет, 1 шт.

Відповідність стандартам і сумісність

• Інтерфейс виготовлений відповідно до вимог MIL-STD-348 и IEC 60169-15
• Сумісний кабель: RG316

Матеріали та конструкція

• Центральний контакт: фосфориста бронза з позолоченим покриттям
• Діелектрик: PTFE (фторопласт)
• Корпус роз'єму: латунь із золотим напиленням
• Обтискна втулка: м'яка мідь, покрита золотом

Технічні характеристики

Електричні параметри

• Імпеданс: 50 Ом
• Робочий діапазон частот: 0-3 ГГц

КСВ:

• ≤1.15 @ 900 МГц
• ≤1.20 @ 1800 МГц
• ≤1.30 @ 3000 МГц
• ≤1.40 @ 6000 МГц

Вставні втрати (Insertion Loss):

• ≤0.05 дБ @ 900 МГц
• ≤0.05 дБ @ 1800 МГц
• ≤0.05 дБ @ 3000 МГц
• ≤0.05 дБ @ 6000 МГц
• Діелектрична міцність: ≥750 В
• Максимальна робоча напруга: 250 В

Механічні особливості

• Тип монтажу: паяння/обтискання
• Рекомендований тип обтискання: шестигранний (hex crimp)
• Різь: 1/4-36UNS-2B

Екологічна відповідність

• Відповідність стандарту RoHS

Характеристики

• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Кабельна група: G7 (RG-316/U | RG174/U)
• Матеріал корпусу: латунь
• Мінімальна відпустка: от 1 шт
• Одиниця виміру: штука
• Покриття: золото
• Тип: RP-SMA
• Тип роз'єму: RP-SMA
