Реле напряжения с контролем тока ZUBR CV2-32 red (32 А, 7.3 кВА) (4820120222689)

Реле напряжения с контролем тока в компактном корпусе

ZUBR CV2 red защищает оборудование от высокого и низкого напряжения, нуля, а также ограничивает потребление тока или мощности. При отклонении напряжения ZUBR выключит нагрузку, а при превышении тока или мощности нагрузка отключится через заданное время задержки.

ZUBR CV2 red объединил в себе преимущества трех устройств: компактность и максимум функций от ZUBR D2, контроль по току и мощности от ZUBR MF, углубленные настройки границ тока от ZUBR I. При этом стоимость ZUBR CV2 red привлекательнее ZUBR MF.

Поскольку современный щит уже включает в себя нулевую шину, то наличие транзита нуля в устройстве перестало быть актуальным. С 2024 года все двухмодульные реле напряжения будут подключаться с помощью трех клемм.

Высокая точность измерения напряжения и тока благодаря алгоритму True RMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму реле выключит нагрузку до того, как скачок напряжения окажет негативное влияние на подключенные приборы.

Профессиональная модель времени отключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.

Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения. Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования для помех и перебоев в сети электропитания ITIC (CBEMA).

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напряжение, ток или мощность при отключении реле или срабатывании защиты от перегрева).

Задержка включения

ZUBR CV2 red позволяет настроить время задержки на включение нагрузки после аварии, а также задержку отключения нагрузки при превышении допустимых значений тока или мощности.

От завода в реле стоит минимальная задержка на включение погрузки 3 сек. В зависимости от типа подключенного оборудования можно установить его в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2 - 3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках можно выбрать другой тип задержки, когда отсчет начинается с момента отключения реле.

Для швидкого відновлення напруги у всьому будинку після аварійного спрацьовування встановіть ZUBR R116y для холодильної техніки, вимогливої до тривалості затримки на включення. А в CV2 red залиште затримку від заводу 3 сек.

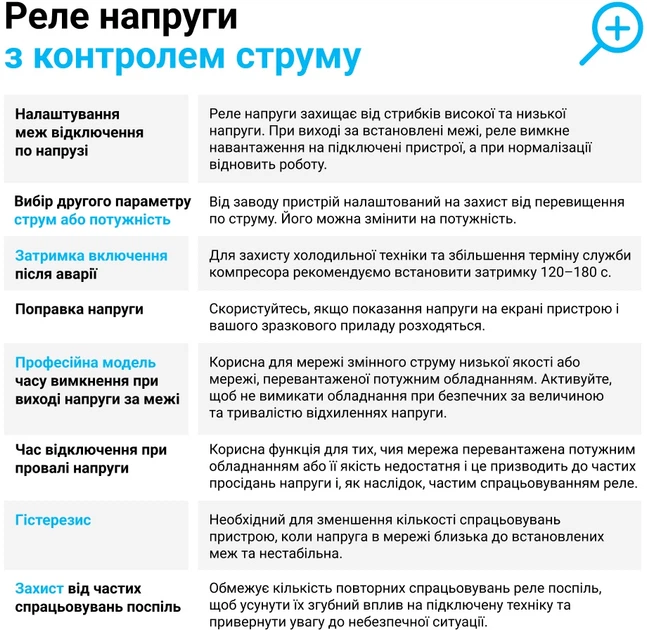

Поглиблені налаштування для подовження терміну служби вашої техніки:

Перш ніж застосовувати поглиблені налаштування, наполегливо рекомендуємо переконатися, що верхня або нижня межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається, терпимо до них.

1. Гістерезис — абревіатура на екрані HУS

Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близька до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис в діапазоні від 0 до 5 В. Перш ніж подати навантаження на підключене обладнання переконайтеся, що напруга змістилася від меж на величину гістерезису і лише після цього подайте навантаження на нього.

2. Захист від частих спрацьовувань поспіль — абревіатура на екрані rEP

Щоб виключити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію Максимальна кількість спрацьовувань поспіль. Вона необхідна для захисту чутливого до частих спрацьовувань обладнання, наприклад холодильника або кондиціонера.

При спрацьовуванні захисту встановленої кількості разів поспіль, наприклад 5, реле відключить техніку, що захищається, та заблокується, при цьому на екрані з'явиться повідомлення rEP. Блокування дозволяє привернути увагу користувача до проблеми мережі або необхідності внести зміни в налаштування реле.

Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацьовування в Журналі аварій. У разі потреби змініть налаштування захисту, якщо це не суперечить можливостям підключеного навантаження.

Якщо користувач з будь-якої причини не звернув увагу на блокування пристрою, то через 1 годину реле самостійно розблокується, щоб забезпечити тимчасову роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину спрацьовування реле.

3. Час відключення під час провалу напруги
Корисна функція для тих, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідань напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який вичікуватиме реле перед відключенням навантаження.

Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.

Налаштований таким чином час діятиме лише при зниженні напруги від 154 до 176 В (коли професійна модель включена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований.

Повышенная безопасность термозащиты

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом мигает надписью oht. После понижения температуры ниже 60 °С устройство включит нагрузку и возобновит работу.

Если защита сработает более 5 раз в сутки, реле заблокируется и надпись OHT будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С – реле подскажет об этом появление на экране точки в конце oht. Затем, чтобы разблокировать, щелкните любую кнопку реле.

Чтобы просмотреть температуру внутри корпуса при перегреве, нажмите кнопку i. Если перегрева нет, для просмотра температуры удерживайте 21 сек.

Удобство в управлении

Настройка работы устройства производится с помощью всего лишь трех кнопок. Четверная кнопка i предназначена для просмотра журнала аварийных срабатываний, расшифровки аббревиатур пунктов меню, а также всех измеряемых параметров. Цифровой экран постоянно отображает напряжение и тока или мощности, а также выводит системную информацию. Доступна возможность настройки яркости экрана в режиме ожидания.

Простая установка

У ZUBR CV2 red удобно стандартизированное подключение вход-выход. Есть возможность подключения без использования нулевой клеммы. Реле ZUBR CV2 red очень компактное, занимает 2 стандартных модуля в распределительном щите, который оснащен стандартной DIN-рейкой шириной 36 мм. Если в помещении повышена влажность или существует вероятность попадания воды на устройство, то щиток должен соответствовать классу защиты IP55 (согласно ГОСТ 14254).
