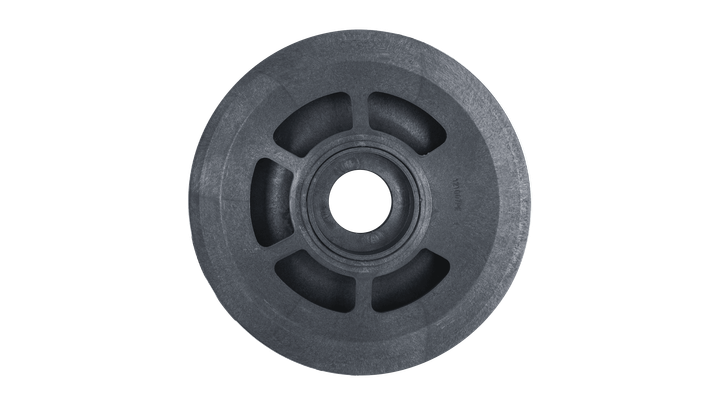

Эжектор (диффузор) для насоса Pedrollo JCRM 10-15M

Эжектор (диффузор) для насоса Pedrollo JCRM 10M, 15M, 15H

• диаметр раструба всасывания трубки Вентури (±1 мм) - 34 мм (внутренний), 41 мм (наружный)

• диаметр форсунки (сопла) ±1 мм - 9 мм

• диаметр под крыльчатку (±1 мм) - 137 мм

• наружный диаметр эжектора (±2 мм) - 164 мм

• общая ширина эжектора (±2 мм) - 141 мм

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической части

насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы такого

устройства основан на передачи энергии от активного потока к пассивному без использования промежуточных

механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо и выбрасывается в

напорный трубопровод. В конструкции с применением эжектора часть этой воды, получив кинетическую

энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури и выталкивается из нее под

давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и передает ему свою энергию,

одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку Вентури.
