Тиски станочные крестовые CNCPROM Q97150 (NR) тип 3458 (10-770)

Q97150 (NR) - станочные крестовинные неповоротные тиски серии Q97 с шириной накладок губок 155 мм и максимальным раскрытием 155 мм, которые применяются на сверлильных, фрезерных и шлифовальных станках (при необходимости могут использоваться и на другом оборудовании) для надежного зажима детали, а также для ее быстрого и точного позиционирования в двух взаимно перпендикулярных осях за счет продольно-поперечного суппорта. Конструктивно инструмент представляет собой пару параллельных губок расположенных на механизме продольного и поперечного перемещения. Одна из губок является неподвижной (имеет цельную конструкцию с корпусом тисков ), а вторая прижимается к детали при помощи трапецеидального винта. Накладка неподвижной губки имеет плоскую и шлифованную поверхность, в то время как накладка подвижной губки имеет на своей поверхности горизонтальные и вертикальные V-образные углубления, которые дают возможность точно и надежно зажимать заготовки не только плоской, а и цилиндрической формы. Накладки (пластинки) являются съемными, что снижает затраты на обслуживание изделия в целом, а также повышает эффективность работы. В основании тисков предусмотрены монтажные отверстия для надежного крепления приспособления на рабочем столе станка.

Внимание!

• Для обеспечения плавной и точной работы тисков необходимо регулярно смазывать подвижные части устройства

Особенности:

• Высокое качество изделия

• Точность зажима

• Передвижение детали в продольном и поперечном направлениях без необходимости ее демонтажа

• Высокая плавность хода суппорта

• Градуированные кольца на обеих осях для точной настройки подачи

• Направляющие осей перемещения типа "ласточкин хвост"

• Возможность регулировки люфта суппорта (прижим планки)

• Шлифованные рельсы

• Съемные накладки на губках закалены и отшлифованы

• Трапецеидальный винт с большим крутящим моментом

• Вал кругляк в качестве линейной направляющей губок

• Возможность зажима заготовок плоской и цилиндрической формы

• Прочный и устойчив к коррозии корпус

• Простота в эксплуатации

 Общие характеристики:

Тип тисков: станочные

Серия: Q97 (тип 3458)

Модель: Q97150 (NR)

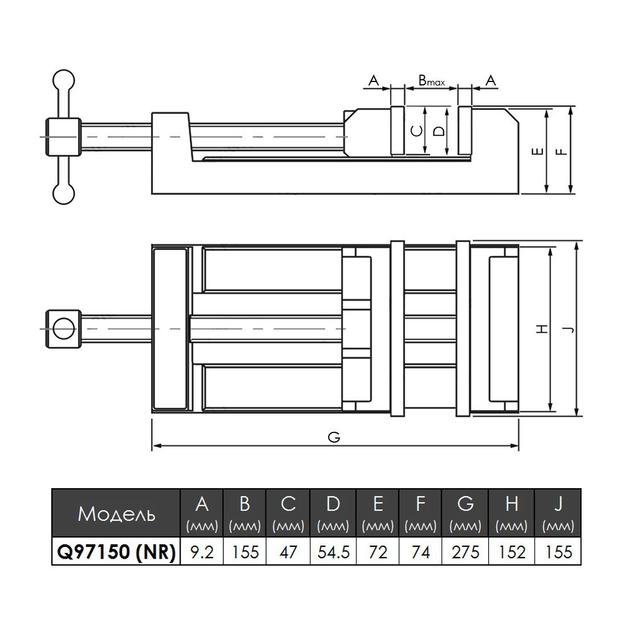

Ширина накладок губок: 155 мм

Высота накладок губок: 47 мм

Максимальное раскрытие тисков: 155 мм

Продольных ход: 175 мм

Поперечный ход: 210 мм

Тип привода: ручной

Механизм позиционирования: крестовинный

Наличие поворотного механизма: нет

Наличие зажима для труб и цилиндрических деталей: да

Наличие наковальни: нет

Наличие лимбов: да

Цена деления лимба: 0.1 мм

Материал: высокопрочный чугун

Состояние: новое

Вес брутто: 27.9 кг

Внимание! Диапазон хода тисков указан как расстояние между точками максимального "вылета" механизма перемещения
