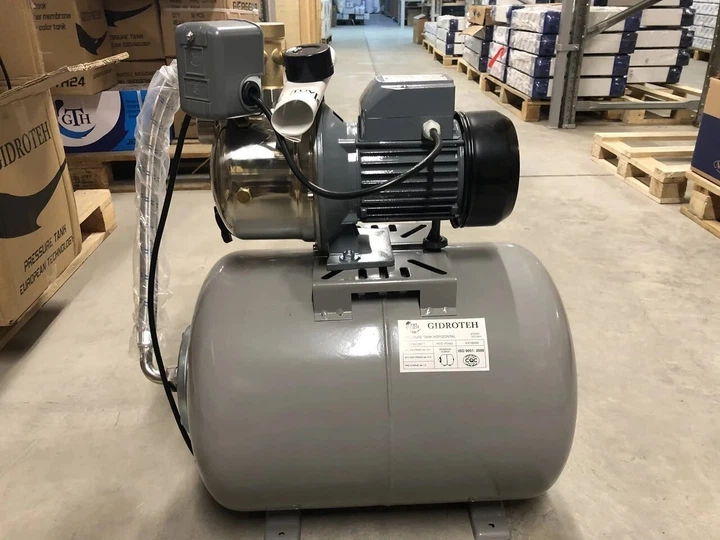

Насосна станція GIDROTEH JET 100S/50л/Бак сталь

Автоматичні насосні станції GIDROTEH використовуються для підтримки необхідного тиску в системах водопостачання квартир, будинків, котеджів і т. Д. Завдяки своїм принципом дії, ці установки допомагають з успіхом вирішувати проблеми, що виникають у випадках, коли потік води не забезпечує необхідний тиск або об'єкт поставляється водою з накопичувальної ємності, колодязі або свердловини.

Призначена для установки в індивідуальних системах водопостачання, перекачування чистої води з колодязів, свердловин і відкритих водойм. Також можуть застосовуватися для поливу городів, зрошення садів і т.д.

Принцип роботи станції

Автоматичні насосні станції GIDROTEH складаються з насоса, комплекту автоматики (реле тиску і манометра), і накопичувальної ємності. У верхній частині насосної камери вбудований зворотний клапан. Реле тиску управляє роботою насоса для підтримки тиску в заданому діапазоні. Наявність манометра дозволяє контролювати тиск. Накопичувальна ємність сприяє комфортному споживання води.

Насос відцентровий JET100S-50 1,1 кВт нержавійка призначений для перекачування чистої води і хімічно неагресивних рідин. Може застосовуватися в побуті та промисловості, для автоматичної подачі води в комплексі з резервуарами і автоматичними агрегатами підтримки тиску, для поливу городів, садів і т. Д. Встановлювати в місцях захищених від атмосферного впливу.

Принцип роботи.

JET100S-50 1,1 кВт нержавійка це насос відцентрового типу з одним робочим колесом. Тиск в відцентрових насосах створюється завдяки відцентровій силі, що виникає при впливі лопаток робочого колеса на рідину. Глибина підняття води до 9м, досягається завдяки ежектору (трубці Вентурі) встановленим в корпусі насоса. Рідина, всмоктується тільки частково подається в нагнітальний патрубок. Частина води, що залишилася, рециркулює через ежектор, який будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для підняття води. Перед запуском в роботу необхідно залити воду в насосну частину. Завдяки системі Вентурі вирішується проблема перекачування рідин з вмістом повітря.

Гідравлічні характеристики насосних станцій повністю відповідають гідравлічним характеристикам насосів на базі яких зібрано насосну станцію.

Конструктивні особливості.

• Матеріал корпусу - нержавіюча сталь
• Робоче колесо - латунь
• Дифузор і ежектор - термопласт,
• Вал ротора - нержавіюча стали.
• Механічне ущільнення - кераміка і графіт.
• Корпус електродвигуна охолоджується вентилятором.
• Опори вала ротора - шарикопідшипники, вільно доступні для обслуговування.
• Ступінь захисту двигуна IP44.
• Клас ізоляції F.
• Напруга мережі: 230V-50Hz.
• Термозахисної реле вбудовані в двигун

Технічні характеристики:

• номінальна потужність двигуна - 1,1 кВт
• необхідна напруга - 220В ± 5%, 50Гц
• максимальна глибина всмоктування - 9 м
• максимальна висота напору - 45 м
• максимальна продуктивність - 3,6 м3 / год (60 л / хв)
• максимальна температура води - 40 * С
• діаметр підключення-1 "

Комплектуючі:

• Насос відцентровий GIDROTEH JET 100S 1,1 кВт нержавійка
• Гідроакамулятор - на 50 літри.
• Шланг антивібраційний кутовий LG27 (HS3002) 1 "нв 0,6 26мм
• Кабель з євровилкою і клемами 1,5
• Комплект автоматики в зборі PC-9
