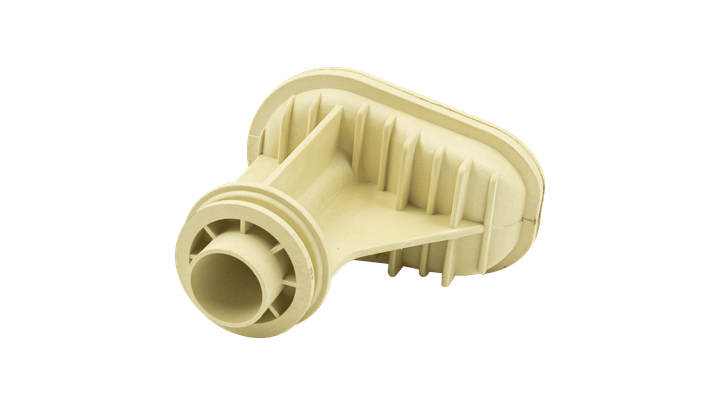

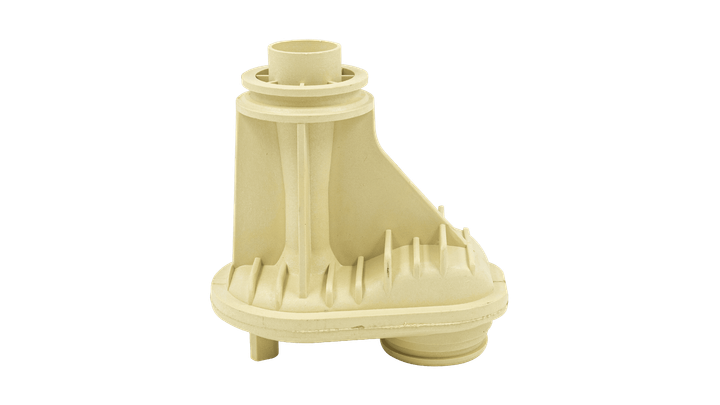

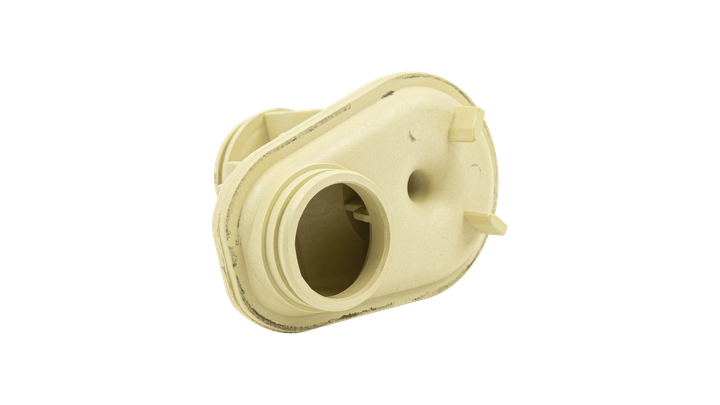

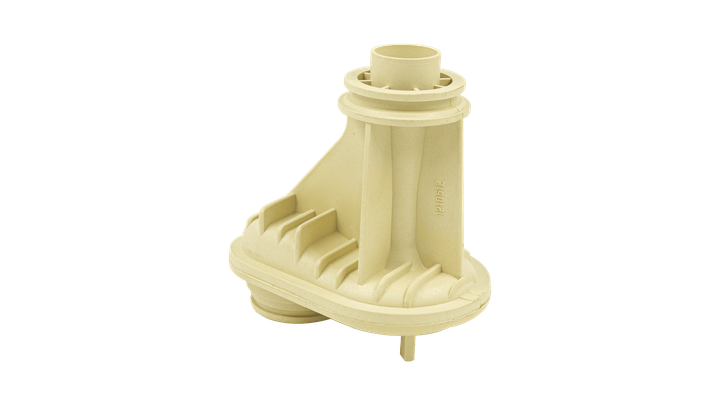

Трубка вентури Whicepart, Pedrollo JCRM 10-15M

Трубка вентури Pedrollo JCRM 10M, 15M, 15H, Дельфин (121051Z)

• диаметр раструба всасывания трубки - 34 мм (внутренний), 41 мм (наружный)

• диаметр форсунки (сопла) - 8,5 мм

• диаметр раструба выхода трубки - 24 мм (внутренний), 27 мм (наружный)

• длина трубки Вентури - 118 мм

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической

части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы

такого устройства основан на передачи энергии от активного потока к пассивному без использования

промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо

и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды,

получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури

и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и

передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку

Вентури.
