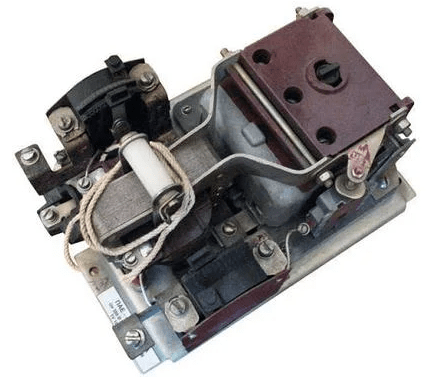

Электромагнитный пускатель ПАЕ-612

Пускатель ПАЕ-612 предназначен для взаимодействия с трехфазными асинхронными электродвигателями, а именно:

• запуска;
• остановки;
• нулевой защиты.

Работает в линия проводящих ток при переменном токе с напряжением до  500В с частотой 50Гц. Изготавливаются на напряжения: 110, 220, 380В. Нулевая защита подразумевает под собой отключение прибора при падении напряжения ниже номинального на 40-50%, за счет неспособности магнита удержать катушку, и последующего размыкания контактов. После нормализации напряжения смыкания контактов не происходит, что предотвращает поломки, которые могут быть вызваны самостоятельным хаотичным включением и отключением устройства.

Комплектация тепловым реле, позволяет устройству осуществлять защиту от длительных перегрузок по напряжению, которые возникают при обрыве фазы.

Параметры и характеристики магнитного пускателя ПАЕ-612:

• Номинальный ток: 160А;
• Наличие теплового реле: да;
• Возможность реверсирования: нет;
• Износостойкость коммутационная: 2 000 000 (циклов);
• Тип и количество дополнительных: 2НО + 2НЗ;
• Габаритные размеры: 380x230x190 мм;
• Защищенность прибора: IP00;
• Крепление: винтовое.

Структура условного обозначения:

• ПАЕ - магнитный пускатель;
• 6 - габаритный размер, номинальный ток 160А;
• 1 - стандартная конструкция, без оболочки (IP00);
• 2 - с тепловым реле.

Устройство состоит из таких конструктивных единиц:

• стальное основание (1);
• подвижный и стационарный контакт (2, 3);
• пружина прижимная (4);
• траверс (6);
• якорь (7);
• катушка управления (8);
• магнитопровод (9);
• пружина для амортизации катушки (10);
• биметаллическая пластина (11);
• возвратная пружина (12).
