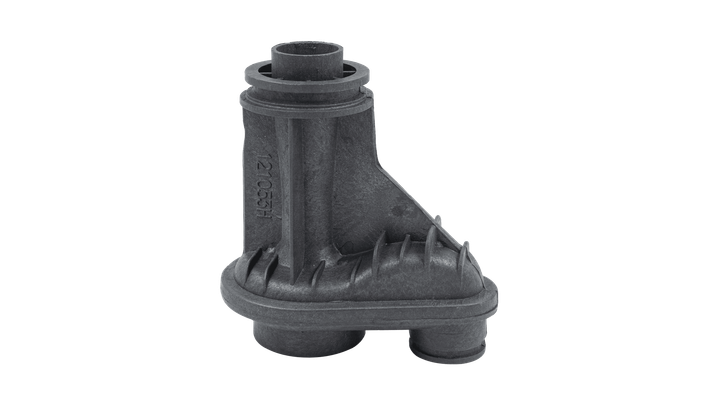

Трубка Вентури Whicepart для насоса Pedrollo JSWM 15MX JSW10-15MX

Трубка вентури Pedrollo JSWM 15MX, JSW10-15MX

• диаметр раструба всасывания трубки - 22 мм (внутренний), 30 мм (наружный)

• диаметр форсунки (сопла) - 10 мм

• диаметр раструба выхода трубки - 23 мм (внутренний), 27 мм (наружный)

• диаметр посадки - 46,5 мм

• длина трубки Вентури - 115 мм

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической

части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы

такого устройства основан на передачи энергии от активного потока к пассивному без использования

промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо

и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды,

получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури

и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и

передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку

Вентури.
