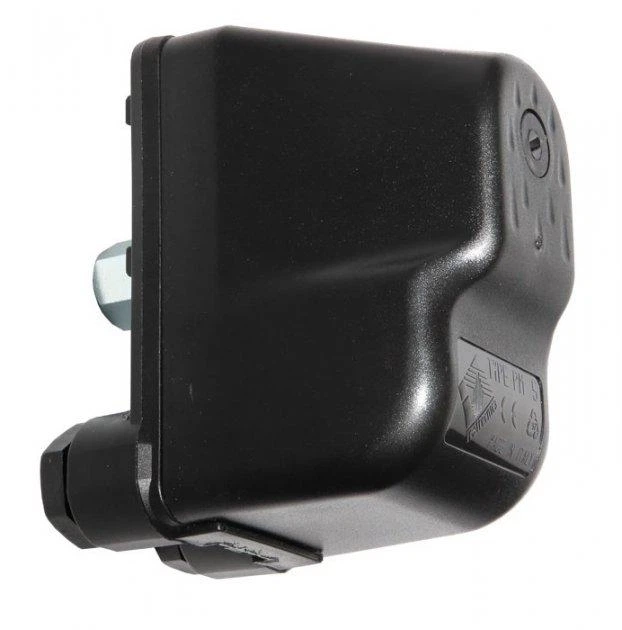

Реле давления Italtechnica PM/5
Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления Italtechnica PM/5. Регулировка, и установка данного прибора достаточно проста. В то же время данный тип устройств от итальянской компании Italtechnica считается надежным и доступным по цене. Изготовлено реле из качественных материалов с применением современных технологий.
Применяется реле давления Italtechnica PM/5 с и или насосными станциями в системах домашнего водоснабжения, системах полива и пожаротушения, а основной его функцией является поддержание давления в системе в предварительно настроенном или предустановленном заводом изготовителем диапазоне.
ОСОБЕННОСТИ:
-
Автоматически контролирует запуск и остановку однофазного насоса мощностью до 2,2 кВт.
-
Насос запускается при понижении давления в системе и останавливается при достижении предустановленного верхнего порога
-
Точная заводская настройка 1,4 бар на включение и 2,8 бар на выключение насоса
-
Возможность настроить пороги включения и выключения насоса под свои требования к давлению в системе.
-
Электрические контакты: нормально замкнутые, из сплава меди, с накладкой Ag-Ni
-
Мембрана из обрезиненного тканевого материала (резина NBR)
-
Гидравлическое соединение 1/4" внутр. резьба (накидная гайка)
-
Надежно фиксирующие кабельные зажимы
-
Максимальная температура окружающей среды: 55 °C
-
Класс защиты IP 44
Схема работы реле давления РМ 5 выглядит следующим образом:
-
Производитель настраивает прибор на включение насоса 1,4 бар, а выключения на 2,8 бар. Когда давление в гидроаккумуляторе падает ниже 1,4 бар, контакты реле замыкаются, и насос начинает качать воду в гидробак (настроить реле давление Italtechnica PM/5 вы можете на значения требуемые для вашей системы водоснабжения).
-
Когда давление выросло до верхнего предела в 2,8 бар, срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
-
При появлении разбора воды в системе гидроаккумулятор начинает опустошаться, давление снижается, и при достижении нижнего порога в 1,4 бар контакты реле снова замыкаются и насос возобновляет свою работу.
Характеристики реле давления Italtechnica PM/5:
-
Номинальное напряжение: 250 В, 50 Гц
-
Номинальный ток: 16 (10) А
-
Макс. мощность насоса: 2,2 кВт
-
Диапазон давления: 1 - 5 бар
-
Заводские настройки: 1.4 - 2.8 бар
-
Минимальная разница между давлением вкл/выкл: 0.6 бар
-
Максимальная разница между давлением вкл/выкл: 2.3 бар
-
Максимальная температура жидкости: +55 °C
-
Подключение: 1/4", накидная гайка
-
Габариты: 100 х 60 х 104 мм
