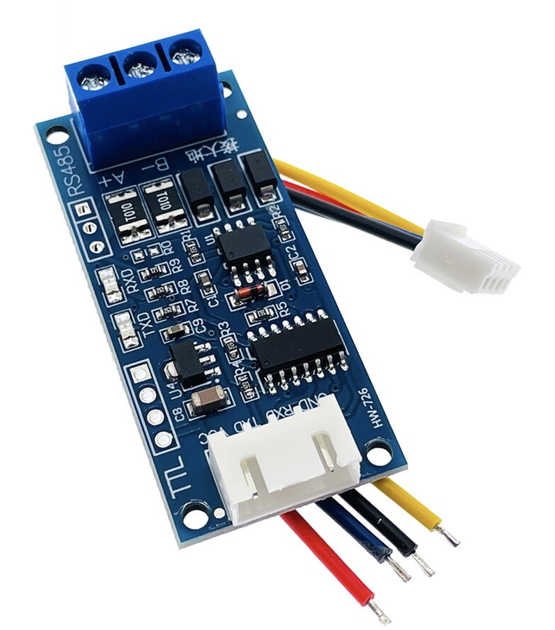

Конвертер интерфейса RS-485 – UART TTL (converter) выполнен в промышленном исполнении платы, для работы линии “RS-485” в суровых полевых условиях или в условиях индустриальных помех и имеет элементы для грозозащиты и аппаратный автоматический контроль потока (Automatic Flow Control).
Конвертер имеет защиту интерфейса – на плате установлены три двунаправленных TVS диода (Transient Voltage Suppression Diode – полупроводниковый ограничитель напряжения или супрессор) и два самовосстанавливающихся предохранителя.
Преобразователь может выполнять конверсию между TTL сигналом и RS485 сигналом, но RS-485 работает в режиме полудуплекса. В этом режиме может выполняться двусторонняя связь, но она может производиться в одном направлении в конкретный момент времени. Другими словами, каждая сторона канала связи может быть передающей или приемной стороной, но в один момент времени информация передается в одном направлении. Модуль не нуждается в дополнительном контроле “прием – передача”, т.к. имеет автоматический аппаратный контроль потока.

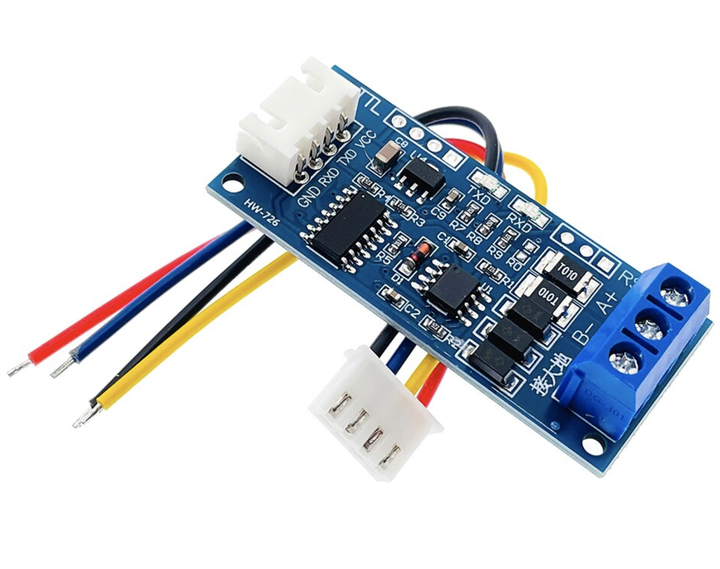

На плате конвертера установлен терминальный резистор 120 Ом между линиями “A” и “B”, также имеются два светодиода для индикации приема и передачи по сигнальным линиям “RXD” и “TXD”.
Характеристики:
- напряжение питания, В: 3 - 30
- дальность работы по “RS-485”, м: 800
- рабочие температуры, C: -40…+85
Применение:
Конвертер интерфейса RS-485 – UART TTL с функцией грозо-защиты можно применить если линия связи RS-485 используется в тяжелых уличных условиях и/или имеет большую длину для пересылки данных между микроконтроллером и датчиками, микроконтроллером и другим микроконтроллером, для управления поворотными видеокамерами с помощью протокола “Pelco-D” и т.д.
