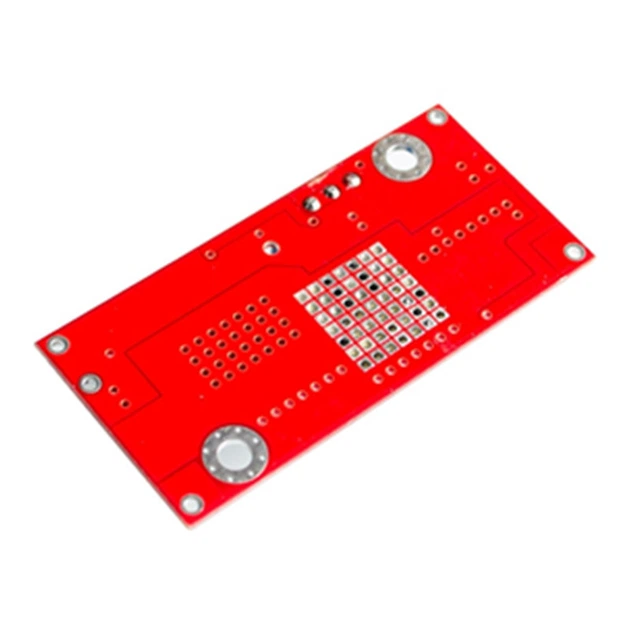

Преобразователь/стабилизатор регулируемый повышающий XL6009 DC-DC 5-32В - 5-50В

Параметры модуля

Характер модуля: неизолированный повышающий модуль (BOOST)

Входное напряжение: 5-32 В

Выходное напряжение: (1) плавная регулировка (5-50 В)

Выходной ток: 2. (MAX)

Входной ток: 4A (MAX)

Выходная мощность: естественное охлаждение 15 Вт, плюс теплоотвод 25 Вт (MAX) фактическая мощность

Выходная мощность = входное напряжение * 4A * эффективность преобразования

Пульсации на выходе: вход 12В выход 24 0. Пульсации 30МВ полоса пропускания 20М

Рабочая температура: промышленный класс (от -40 ℃ до +85 ℃) (температура окружающей среды превышает 40 градусов, пожалуйста, уменьшите мощность использования, или усильте теплоотвод)

Повышение температуры при полной нагрузке: 45 ℃

Рабочая частота: 400 кГц

Ток холостого хода: от 5 В до 12 В 15 мА, от 8,4 В до 12 В 7 мА, от 12 В до 24 В 9 мА, от 12 В до 36 В 18 мА, от 24 В до 48 В 9 мА, от 24 В до 36 В 6 мА.

Скорость регулировки нагрузки: ±0,5%

Скорость регулировки напряжения: ±0,5%

Скорость динамического отклика: 5% 200uS

Порт управления: Да, высокий уровень 1,4 В-VIN (ON), низкий уровень 0-0,8 В (OFF), по умолчанию высокий уровень

Защита от короткого замыкания: Нет

Защита от обратного тока на входе: Нет, пожалуйста, установите на вход плату защиты от обратного тока или последовательный диод.

Монтаж: Крепление на винтах (крепежное отверстие 3 мм), 2 крепежных отверстия

Подключение: Пайка, может быть непосредственно припаяна к печатной плате после добавления контактов.
