Грунтозацепы 400мм*150мм со съемной ступицей 32х210 мм для мотоблока

Грунтозацепы Ø400 мм × 150 мм со съемной ступицей 32х210 мм

Грунтозацепы 400/410×150 мм стоит рассматривать в двух вариантах - установка на лёгкие мотоблоки с валом редуктора шестигранного профиля Ø23 мм или круглым Ø25 мм, и на мотоблоки среднего класса с шестигранным валом Ø32 мм. При одинаковых характеристиках скорости вращения нижнего вала на первой скорости:

• коробка 2 скорости вперед – 80-100 об/мин
• коробка 3 скорости вперед – 50-60 об/мин

мы получаем различные эксплуатационные характеристики.

Для легких мотоблоков, особенно с двумя скоростями вперед, это рекомендуемый диаметр, позволяющий, несмотря на относительно небольшой диаметр, зайти над грядкой. При этом сохраняется комфортная скорость движения и допустимая нагрузка на двигатель.

На средних мотоблоках, имеющих большие габариты редуктора, грунтозацепы 400х150 мм оставляют минимальный клиренс – 7-9 см. Что не позволяет работать над сформированной грядой. Оптимальный диаметр основных грунтозацепов для средних моделей - 440-480 мм. В то же время, диаметр 400 мм – это максимальный диаметр грунтозацепов, которые можно поставить на среднем мотоблоке под редуктор (узкая колесная база). При этом ширина колесной базы по кромке грунтозацепов составит 47 см.

Грунтозацепы 400мм*150мм в комплекте со ступицей 32х210 мм (плюс болты) - специальный комплект для средних мотоблоков для тяговых работ и работ между грядками. Грунтозацепы дают минимальный "дорожный просвет", но, в тоже время, значительно снижают скорость движения, переводя мотоблок в тягу. Малый диаметр дает возможность установить грунтозацепы непосредственно под редуктор, максимально сузив колесную базу. Имеют шестигранную ступицу длиной 210 мм с внутренним диаметром 32,4-32,8 мм, люфт обусловлен сварным типом шестигранного патрубка. Ступица имеет два отверстия под фиксационный палец - с наружного края и возле опорной пластины. В отличии от грунтозацепов с приваренным шестигранником комплект дает возможность устанавливать грунтозацепы в трех положениях:

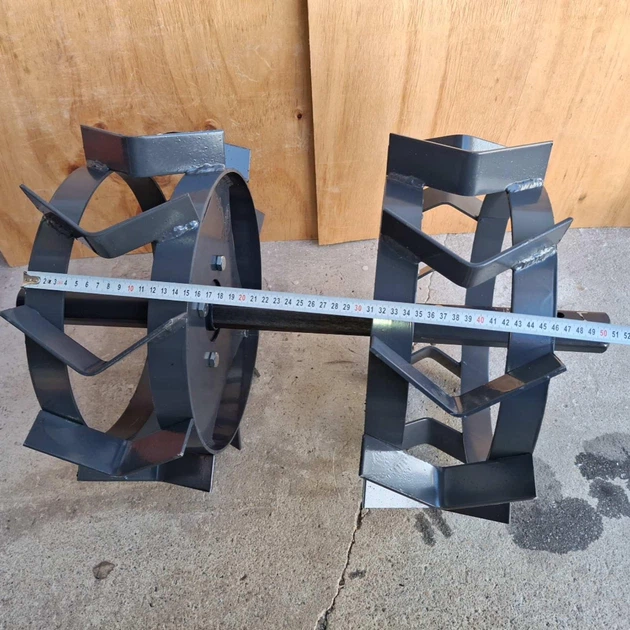

• 47 см (по краю колес) - ступица прикручена с внутренней стороны колеса ступицей наружу - узкая колесная база для работы в межрядьях
• 53 см (по центру колес) - ступица прикручена с внутренней стороны колеса ступицей к редуктору - среднее положение
• 74 см (по центру колес) - ступица прикручена с наружной стороны колеса ступицей к редуктору - широкая колесная база.

Дополнительный бонус - возможность установки на ступицу жигулевских колес.

Характеристики:

• Диаметр общий - 400 мм
• Диаметр обода - 320 мм
• Ширина - 150 мм
• Ширина металлической полосы - 35 мм
• Толщина металлической полосы - 4 мм
• Размещение опорной пластины - боковое
• Разболтовка - стандартная 4*110
• Высота протектора - 40 мм
• Внутренний диаметр ступицы - 32 мм (+ 0,4-0,8 мм) шестигранная
• Длина ступицы - 210 мм
• Разболтовка - стандартная 4*110 мм, ВАЗ 4*98 мм
• Толщина металла ступицы - 4 мм
• Материал — сталь 3ПС

Выбор грунтозацепов для мотоблока

Важно помнить: диаметр грунтозацепа указывается не по ободу, а по полному диаметру колеса. Исходя из этого:

1. Грунтозацепы 380 и 400 мм обеспечивают одинаковую скорость движения, так как имеют обод 320 мм — разница только в высоте протектора.
2. На средних мотоблоках с нижним шестигранным валом Ø 32 мм дорожный просвет составляет 7–9 см, чего часто недостаточно для работы по сформированной грядке.

Для сравнения с резиновыми колёсами:

Размер шины/

Диаметр шины

• 4.00-8 - 40 см
• 4.00-10 - 45 см
• 5.00-12 - 57 см
• 6.00-12 - 60 см

Ширина грунтозацепа в 120 мм является достаточной для хорошего контакта с грунтом при весе агрегата до 100 кг. На более тяжелых моделях, для правильного распределения нагрузки на грунт, используется ширина 150 мм и более.

Обод из квадрата и полосы - различия в работе

Широкий обод из полосы не дает грунтозацепам проседать в рыхлый грунт под весом мотоблока. Но имеет больший коэффициент залипания грязью, за счет углов между протектором и плоскостью обода.
Грунтозацепы из квадратного прута 10*10 мм могут частично проседать ободом в рыхлый грунт, но устойчивее к деформации под нагрузкой и минимально подвержены залипанию.

Отличие грунтозацепов от резиновых колёс

Грунтозацепы не могут проскальзывать по грунту, как резиновые покрышки — они либо тянут мотоблок вперёд, либо «зарываются» в землю. Другими словами, вы не можете снизить скорость движения мотоблока на грунтозацепах, увеличив нагрузку на рабочий инструмент (плуг, окучник).

Работа мотоблоками в междурядьях

Легкие мотоблоки. Имеют небольшую ширину редуктора, что при установке грунтозацепов под редуктор дает ширину колеи 36-38 см (ширина грунтозацепа 120-125 мм), либо 41-43 см (ширина грунтозацепа 150 мм).
Средние мотоблоки. Ширина редуктора 22-25 см, что при грунтозацепах шириной 150 мм дает колею 47 см. При использовании более узких колес мотоблок теряет устойчивость.

Совместимость с мотокультиваторами и мотоблоками

При выборе грунтозацепов помните, что "совместимость" это всего лишь возможность установки. При выборе диаметра руководствуемся характеристиками коробки передач. Ищем оптимальный баланс между клиренсом и комфортной скоростью движения мотоблока/культиватора.

• 1 скорость вперед - диаметры грунтозацепов 320-340 мм
• 2 скорости вперед - диаметры грунтозацепов 400-480 мм
• 3 скорости вперед - диаметры грунтозацепов 400-600 мм

Таблица совместимости с мотоблоками (шестигранник 32 мм)

Forte - HSD1G-1050, HSD1G-1350, 1050G NEW, 1050-3 NEW, 1050 NEW, 1350E NEW, 1350-3 NEW, 1350G-3 NEW, 1000А, 1000AG

Агромеханика - 105Б, 105-3Б, 105-3Д, 135Д

Кентавр - МБ 2070Б-4, МБ 2060Д-4, МБ 2061Д-4, МБ 2010Д-4, МБ 2010ДЕ-4, МБ 2017Б-4, МБ 2012ДЕ-4

ДТЗ - 560ДН, 570БН, 510ДН, 517БН, 560ДН-К, 510ДНЕ-К, 513БН-К, 512ДНЕ-К

Зубр - HT-105, HT-135Е, XA-31

Weima - WM1100А-6, WM1100В-6, WM1100C-6, WM1100D-6, WM1100D-6

Powercraft - МБ 2070Б, МБ 2060Д

TATA - TT-1100C-ZX, TT-1100B/BE-ZX, TT-1100A/AE-ZX, TT-1100D

GRÜNWELT - GW-MH130C, GW-MH130F

DOZER - DE6-1, D6-1

Loncin - LC1050, LC1350

BIZON - 1100A-3 LUX, 1100D-3 LUX, 1100C-3 LUX

Husqvarna - TF545

Stihl - MH700
