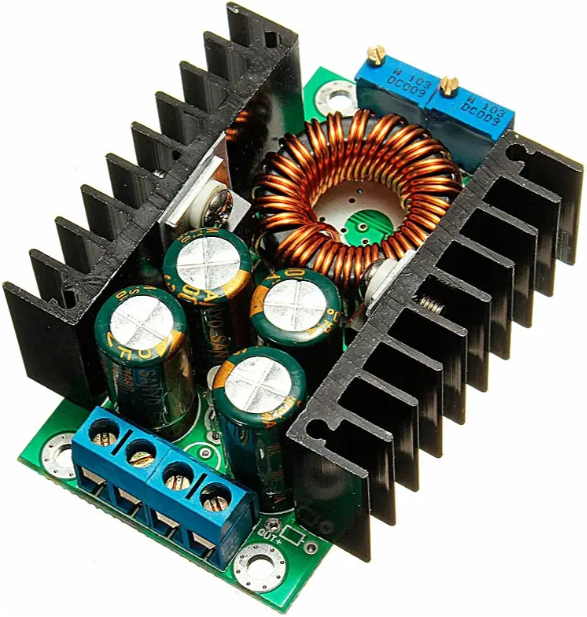

Понижающий DC/DC преобразователь 300W 9A (XL4016) CC/CV

Импульсный понижающий (Buck) DC-DC преобразователь на микросхеме XL4016 с регулировкой выходного напряжения и ограничения тока.

Позволяет точно настраивать параметры с помощью многооборотных подстроечных резисторов. Подходит для питания электроники, светодиодных систем и зарядных решений.

Для чего подходит:

✔ Регулируемый лабораторный источник питания

✔ Драйвер мощных светодиодов (режим ограничения тока CC)

✔ Зарядка аккумуляторов большой ёмкости

✔ Питание Arduino, ESP, усилителей

✔ Автомобильные проекты

✔ Снижение напряжения с 24В до 12В / 5В

⚙ Технические характеристики:

Микросхема: XL4016

Тип: Понижающий (Buck)

Входное напряжение: 7–30 В

Выходное напряжение: 0.8–28 В

Максимальный ток: до 9 А*

Реальный длительный ток: до 6–7 А

Максимальная мощность: до 300 Вт*

КПД: до 95%

Частота переключения: 300 кГц

Рабочая температура: -40…+125 °C

Размер: 60 × 52 × 20 мм

* Реальная мощность зависит от входного напряжения и охлаждения.

Реальная мощность

300 Вт достигаются только при:

входном напряжении выше 24 В

хорошем охлаждении

токе до 6–7 А

При работе от 12 В безопасная мощность обычно составляет 80–120 Вт.

Клеммы подключения:

IN+ — входное питание 7–30 В

IN− — земля

OUT+ — регулируемое выходное напряжение

OUT− — земля

⚠ Важно:

Модуль НЕ имеет защиты от обратного тока и переполюсовки.

При работе с:

аккумуляторами

электродвигателями

индуктивной нагрузкой

ёмкостной нагрузкой

ОБЯЗАТЕЛЬНО:

✔ установить диод Шоттки по выходу

✔ установить предохранитель по входу и выходу

Рекомендуемые диоды (20А+):

STPS20H100, MBR20100CT, STPS2045CT.

Диод устанавливается на радиатор.

Модули с признаками пробоя, перегрева или КЗ возврату не подлежат.

Комплектация:

✔ DC/DC модуль XL4016 300W

Без корпуса, проводов и дополнительных аксессуаров.
