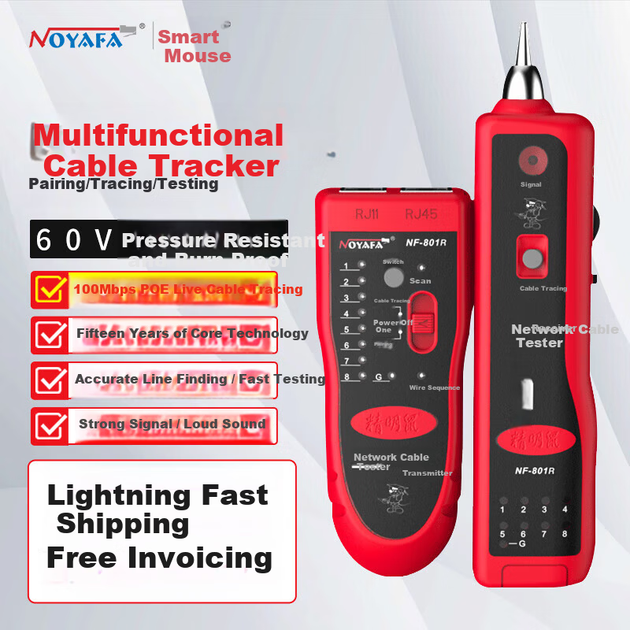

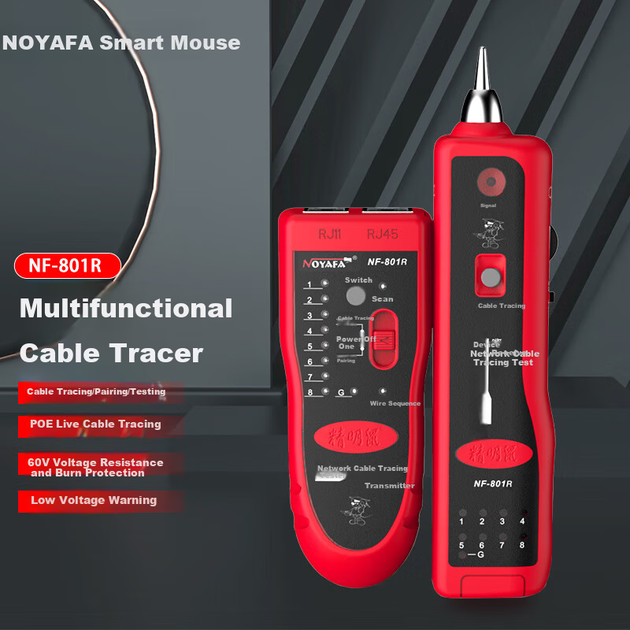

Тестер кабельный NF-801R с трассоискателем, защитой от PoE и перегрузки

Технические характеристики изделия

Бренд: Цзинмин Шу ()

Название продукта: Многофункциональный тестер сетевых кабелей и измеритель линии (модель: NOYAFA NF-801R)

Функции:

Многофункциональный тестер сетевых кабелей, сочетающий в себе функции трассировки линий и сопоставления проводов.

Поддерживает интерфейсы RJ45 (сетевой кабель) и RJ11 (телефонная линия).

Функция трассировки линий: быстрое определение местоположения целевых кабелей с помощью передающего и приемного блоков.

Функция сопряжения проводов: 9 светодиодных индикаторов для удобной проверки последовательности проводов; включает светодиод G для проверки экранирующего провода.

Определение полярности: определяет положительный и отрицательный полюса с помощью зажимов типа «крокодил» и индикаторных лампочек.

Передача сигнала: Многотональный импульсный формат с выходным напряжением 8 В (пиковое значение).

Переключаемые режимы: трассировка линии, сопряжение проводов, сканирование и выключение питания.

Звуковые и визуальные индикаторы для идентификации кабеля.

Включает разъем для наушников и регулятор громкости для использования в шумной обстановке.

Высококачественные интерфейсы, совместимые с кабелями витой пары, видеокабелями, телефонными линиями и обычными металлическими проводами.

Максимальная длина кабеля для испытаний: до 1000 метров.

Технические характеристики:

Источник питания: батарея постоянного тока 9 В (2 батареи 9 В входят в комплект).

Потребляемая мощность: типичное значение 15 мА; передатчик ≤10 мА; приемник <30 мА

Типы кабелей, подлежащих проверке: витая пара, видеокабель, телефонный кабель, обычный металлический провод.

Поддерживаемые порты: RJ11 (телефон), RJ45 (сеть)

Частота выходного сигнала: многотональный импульс

Выходное напряжение сигнала: 8 В (пиковое значение).

Габариты: передатчик приблизительно 175 мм x 49 мм x 42 мм; приемник приблизительно 126 мм x 49 мм x 42 мм.

Компоненты изделия:

Чехол для переноски

Передающий блок (NF-801R)

Приёмное устройство (NF-801B)

2 батарейки 9 В

Телефонный кабель RJ11

Кабель с зажимом типа «крокодил» RJ11

Сетевой кабель RJ45

Руководство пользователя

Красочная розничная упаковка

Инструкция по эксплуатации:

Трассировка кабеля: подключите передатчик к целевому кабелю через порт RJ45 или RJ11, переключитесь в режим трассировки, используйте приемник для определения местоположения кабеля по звуковым и световым сигналам; громкость регулируется, поддерживаются наушники.

Сопряжение проводов: вставьте сетевой кабель в порт RJ45, переключитесь в режим сопряжения, следите за последовательностью светодиодных индикаторов; при правильном подключении последовательно загораются светодиоды 1-8 и G; при обратной полярности пары определяются по последовательности загорания светодиодов.

Проверка полярности: Прикрепите зажимы типа «крокодил» к концам кабеля, понаблюдайте за красными/зелеными светодиодными индикаторами, чтобы определить положительный и отрицательный полюса.

Дополнительные функции:

Переключатель выбора функции для удобной смены режимов.

Светодиодные индикаторы сигнала для четкого отображения состояния.

Выключатель освещения для включения света.

Совместимо с серией NOYAFA NF-801R.

Дата изготовления: август 2020 г.
