Комплект защиты для солнечной станции TOMZN TOPV12-2-1 DC600V на 1 MPPT

Комплект защиты для солнечной станции TOMZN TOPV12-2-1 DC600V на 1 MPPT

Комплект защиты TOMZN TOPV12-2-1 DC600V предназначен для защиты цепей постоянного тока солнечной электростанции с одним MPPT-входом. Все компоненты размещаются в распределительном щите и подобраны для совместной работы, что упрощает монтаж и организацию защиты фотоэлектрической системы.

Комплект включает устройство защиты от импульсных перенапряжений, автоматический выключатель и держатели предохранителей с установленными предохранителями. Он обеспечивает защиту оборудования от импульсных перенапряжений, перегрузок и токов короткого замыкания, а также рассчитан на применение в солнечных электростанциях с рабочим напряжением до 600 В постоянного тока.

Преимущества

• Готовый комплект для защиты одной MPPT-линии солнечной электростанции.

• Подходит для систем постоянного тока напряжением до 600 В.

• Защита оборудования от импульсных перенапряжений.

• Защита цепи от перегрузок и токов короткого замыкания.

• Держатели предохранителей поставляются с установленными предохранителями.

• Компактное размещение компонентов в распределительном щите HA-12.

• Совместимость компонентов комплекта между собой.

Характеристики

• Тип изделия: комплект защиты солнечной станции

• Назначение: защита цепей постоянного тока солнечной электростанции

• Количество MPPT: 1

• Максимальное рабочее напряжение системы: DC 600 В

• Устройство защиты от импульсных перенапряжений: 2P, 20–40 кА, DC 1000 В

• Номинальный ток автоматического выключателя: 63 А

• Количество полюсов автоматического выключателя: 2

• Максимальное рабочее напряжение автоматического выключателя: DC 600 В

• Тип предохранителей: 10×38 мм

• Номинальный ток предохранителей: 30 А

• Максимальное рабочее напряжение держателей предохранителей: DC 1100 В

• Монтаж: в распределительном щите

Комплектация

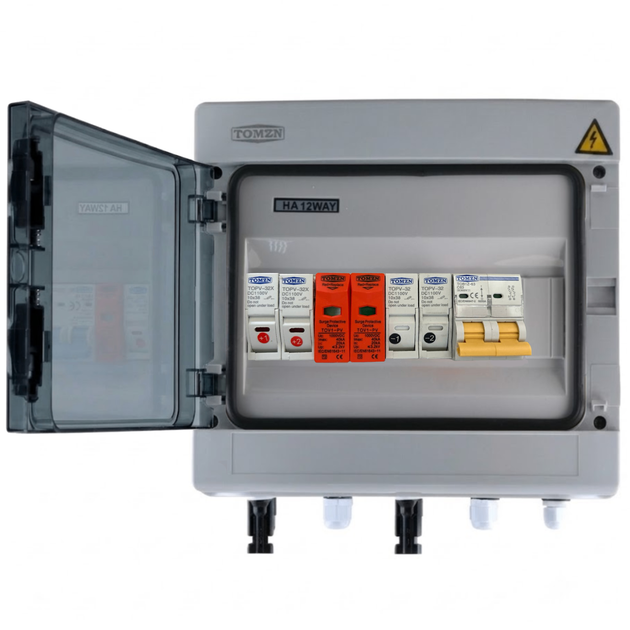

• Щит HA-12 — 1 шт.

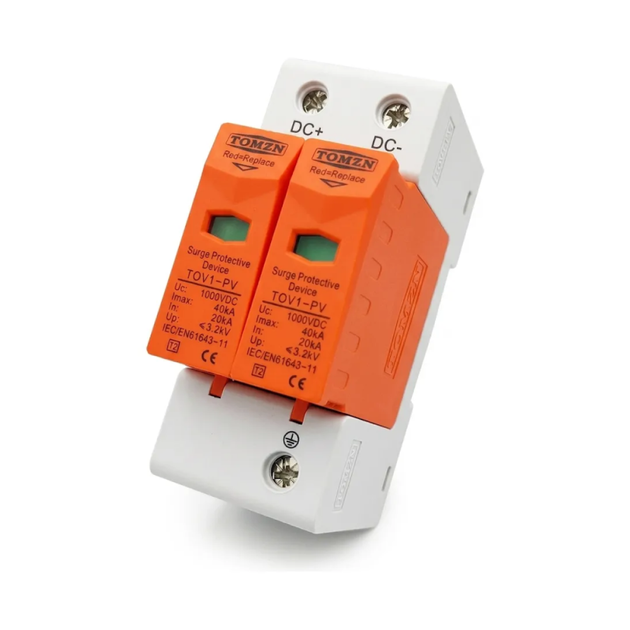

• Устройство защиты от импульсных перенапряжений TOMZN TOV1-PV 2P 20–40 kA DC1000V — 1 шт.

• Автоматический выключатель TOMZN TOB1Z-63 63 А 600V двухполюсный — 1 шт.

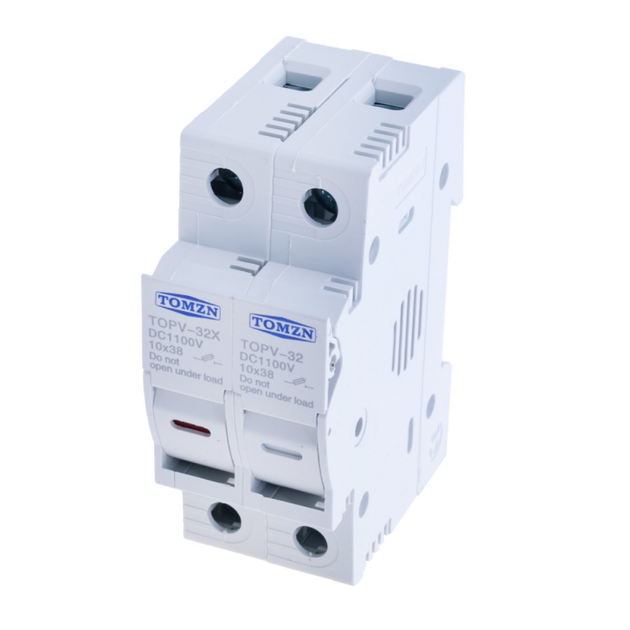

• Держатель предохранителей TOMZN TOPV-32X+32/2P 10×38 мм 1100V DC с предохранителями 30 А — 2 шт.

Производитель оставляет за собой право вносить изменения во внешний вид, конструкцию и комплектацию товара без предварительного уведомления. Изменения не влияют на функциональность, характеристики и назначение изделия.

Комплект подходит для установки в составе новых солнечных электростанций, а также при модернизации существующих систем. Использование совместимых компонентов позволяет выполнить монтаж без необходимости подбора отдельных устройств защиты.

Перед установкой рекомендуется убедиться, что технические характеристики комплекта соответствуют параметрам солнечной электростанции и требованиям проекта. Монтаж должен выполняться в соответствии с действующими нормами и правилами электромонтажа.
