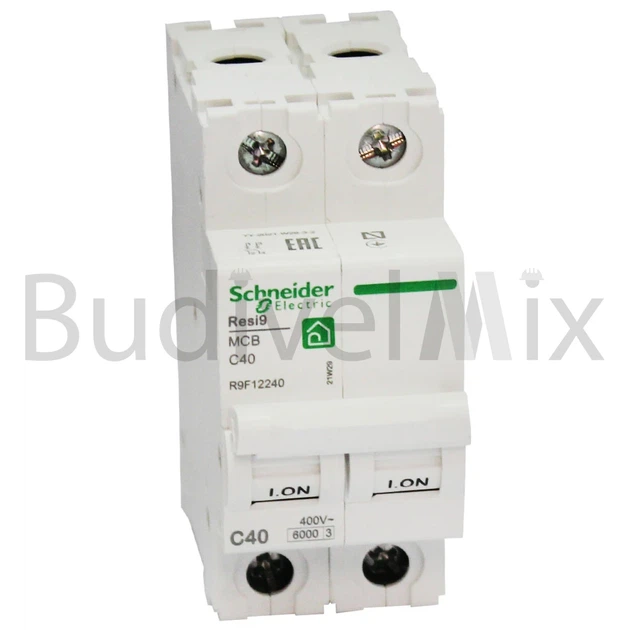

Вимикач автоматичний Schneider RESI9 2Р 40А 6кА С

Мініатюрний автоматичний вимикач Resi9.

Це 2-полюсний вимикач (обидва полюси захищенні), номінальним струмом 40 A та кривою відключення C.

Номінальна відключаюча здатність становить до 6000 А при напрузі 400 В АС відповідно до стандарту EN/МЕК 60898-1.

Цей продукт відповідає стандарту EN/МЕК 60898-1.

Автоматичний вимикач захищає коло від струму короткого замикання та перевантаження. Resi9 призначений для житлового будівництва.

Він має електричну витривалість до 10000 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму.

Номінальна напруга ізоляції Ui становить 440 В змінного струму. Робоча частота 50 Гц або 60 Гц.

Його можна встановити на DIN-рейку

Характеристики:

Діапазон: Resi9

Назва продукту: Resi9 MCB

Тип виробу або компоненту: Автоматичний вимикач

Область застосування продукту: Захист

Опис полюсів: 2P

Кількість захищених полюсів: 2

[In] номінальний струм: 40 А

Тип мережі: Змінний струм

Технологія розчеплювача: Тепломагнітний

Крива відключення: C

Відключаюча здатність: 6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1

Стандарти: МЕК 60898-1

Знак якості: AENOR, EAC, UA TR

Додаткова інформація:

Частота мережі: 50/60 Гц

[Ue] номінальна робоча напруга: 400 В змінний струм 50/60 Гц

Межа магнітного відключення: 5...10 x In змінний струм

Клас обмеження: 3 відповідно до МЕК 60898-1

[Ui] номінальна напруга ізоляції: 440 В змінний струм

[Uimp] номінальна імпульсна витримувана напруга: 4 кВ

Тип керування: Перемикач

Місцева сигналізація: Iндикатор УВІМК/ВИМК

Спосіб кріплення: Затисканням

Монтажна опора: DIN-рейка

Кількість модулів Ш = 9 мм: 4

Висота: 81 мм

Ширина: 36 мм

Глибина: 72 мм

Глибина встановлення: 44 мм

Маса нетто: 240 г

Колір: Білий (RAL 9003)

Механічна зносостійкість: 20000 циклів

Електрична зносостійкість: 10000 циклів

Клеми підключення:

Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - жорсткий

Клеми тунельного типу (Зверху або знизу) - 1...16 мм² - гнучкий з зажимом

Клеми тунельного типу (Зверху або знизу) - 1...16 мм² - гнучкий

Довжина зачистки проводів: 14 мм

Момент затягування: 2 Н.м

Захист від витоку струму на землю: Відсутній

Навколишнє середовище:

Ступінь захисту: IP20

Ступінь забруднення: 2 відповідно до МЕК 60898-1

Категорія перенапруги: ІІІ

Тропічне виконання: 2 відповідно до МЕК 60068-1

Відносна вологість: 95 % на 55 °C

Робоча температура навколишнього середовища: -25…60 °C
