Понижувальний конвертер постійного струму RobotDyn LM2596S (111365)

Понижуючий перетворювач постійного струму LM2596S використовується для зниження вхідної напруги в ланцюзі. Застосовується в нескладних проектах на мікроконтролерах.
Для використання понижуючого перетворювача потрібно зібрати на його основі макет, а саме: з'ясувати, чи потрібно використовувати перетворювач, під'єднати вхідну напругу, приєднати потрібний пристрій до виходу, подати живлення, провести налаштування перетворювача і розпочати роботу.

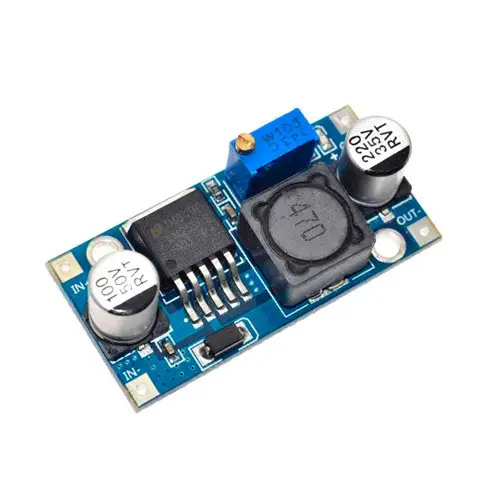

Управління понижуючим перетворювачем здійснюється за допомогою налаштувального резистора, який знаходиться на корпусі пристрою. З його допомогою можна змінювати значення вихідної напруги.

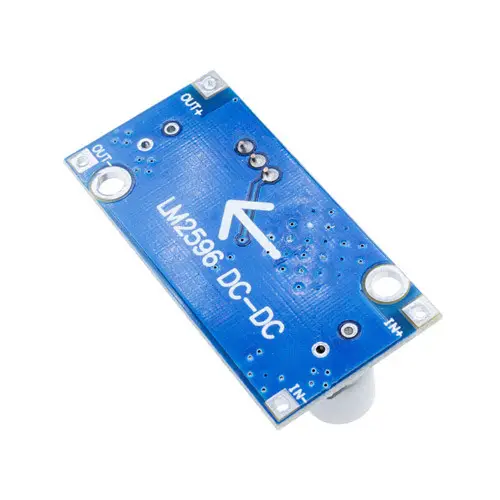

На понижуючому конвертері є два інтерфейси – для підключення вхідної напруги та для підключення будь-якого пристрою до виходу конвертера.
Інтерфейс для підключення вхідної напруги має два контакти, до яких, за допомогою пайки, приєднується джерело вхідної напруги. Позначення контактів IN+, IN-.
Інтерфейс для підключення будь-якого пристрою до виходу конвертера має два контакти, до яких, за допомогою пайки, приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.
Живлення понижуючого перетворювача здійснюється від джерела вхідної напруги. Напруга живлення 3 – 35 В.

Характеристики:

понижує значення вхідної напруги на виході;
вхідна напруга: 3 – 35В постійного струму;
вхідний струм (номінальний): 2А;
вхідний струм (максимальний): 3А;
вихідна напруга: 1,5 – 30В (є можливість регулювання за допомогою настроювального резистора);
вихідна напруга (настроювана): 1,25–26В 2 А (може бути до 3 А, але необхідне додаткове охолодження);
вихідна потужність: 10 Вт (до 15 з радіатором);
робоча температура: 40°С;
максимальна температура: 85°С.
габарити конвертера: 46,8 х 25,8 х 13,8 мм;
вага: 14 г.
