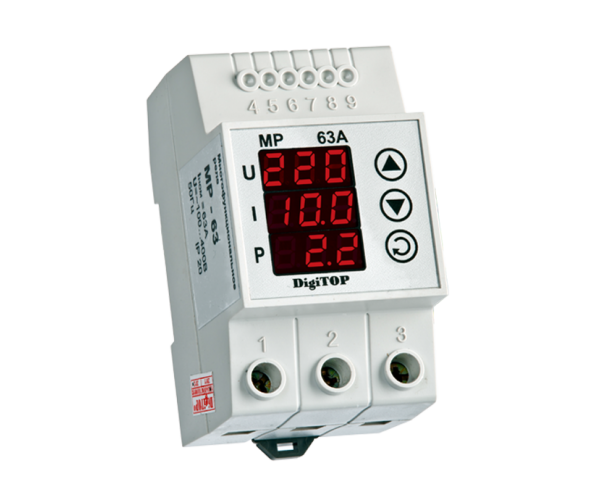

Реле напруги DigiTOP MP-63A V-protector на DIN-рейку

Багатофункціональне реле МР-63А торгової марки DigiTOP — це найбільш наповнений прилад з представлених реле за своїми функціональними можливостями. Прилад, про який сміливо можна заявити-«два в одному». Даний прилад об єднує в собі функції реле напруги і функції реле струму з усіма параметрами, що настроюються. Прилад відноситься до сегмента елітної продукції, при цьому, якщо є необхідність використання всіх його функціональних можливостей це оптимальні рішення по співвідношенню ціни і якості.

Цифрове багатофункціональне реле МР-63А призначене для захисного відключення електрообладнання та побутової техніки при підвищенні або зниженні мережевої напруги і при перевищенні навантаження вище максимального значення (заданого значення струму) в однофазній електричній мережі (220 В, 50 Гц).

Пристрій і принцип роботи багатофункціонального реле:Управління здійснюється мікроконтролером, який аналізує напругу і силу струму в електромережі. Вимірювання струму проводитися за допомогою вбудованого трансформатора струму, встановленого всередині приладу. Споживання електроенергії у мережі розраховується і відображається на індикаторі. На виході приладу встановлено електромагнітне реле. На світлодіодному індикаторі приладу одночасно відображаються:

діюче значення напруги;

сила струму в ланцюзі навантаження;

споживана потужність.

Для контролю напруги користувач встановлює:

Нижню межу відключення по напрузі;

Верхню межу відключення по напрузі;

Година затримки включення при спрацьовуванні захисту по напрузі.

Пристрій захисту постійно аналізує мережу живлення і в разі виходу напруги за встановлені межі відбувається аварійне відключення навантаження від мережі. Після нормалізації напруги (повернення в задані межі) навантаження включається автоматично після заданого часу затримки включення.

Для контролю споживаного струму навантаження користувач встановлює:

Межу відключення по струму;

Година затримки включення при спрацьовуванні відсічення по струму.

Пристрій відстежує струм підключеного навантаження. При перевищенні струму вище встановленого значення пристрій відключить навантаження. Включення навантаження відбувається автоматично після встановленого користувачем годині затримки включення. Година затримки необхідно для холодильників, кондиціонерів та інших систем, де неприйнятні короткострокові відключення живлення через необхідність вирівнювання тисків рідин і газів.

Напуга на вході приладу:0-400В

на дисплеї Напуга:50-400В

Похибка вольтметра:не більше 5

Максимальний струм навантаження:не більше 80А

Година затримки включення (крок 5 сек):5-600 сек
