Контролер заряду ALTEK P-30А/24V-USB/LCD з дисплеєм і USB

Контролер заряду ALTEK P-30А/24V-USB/LCD з дисплеєм і USB сонячне зарядний пристрій

Контролер ALTEK P-30А/24V-USB/LCD - це інтелектуальний багатофункціональний контролер сонячної підзарядки і розряду. Оснащений вбудованим РК-дисплеєм з дуже зручним інтерфейсом. Він забезпечує гнучке завдання різних керуючих параметрів в повній відповідності з вашими експлуатаційними вимогами і підходить під різне обладнання.

Відмінність контролера ALTEK P-30А/24V-USB/LCD - наявність USB гнізд для зарядки будь портативної техніки, яку можна заряджати від USB гнізда.

1. Радіатор охолодження — контролера
2. Пластиковий корпус — Внутрішній захист
3. РК-дисплей налаштування дисплея та робочого стану, параметрів системи
4. Клавіша МЕНЮ, OK — Встановлення та перегляд робочих параметрів
5. Два виходи USB — Вихід 5В, 2А.
6. Порт датчика температури — Збір інформації про температуру, температурна компенсація.
7. Клеми навантаження — Підключення навантаження.
8. Акумуляторні клеми — Підключення акумулятора.
9. Клеми сонячного модуля — Підключення сонячних модулів.


Контролер ALTEK P-30А/24V-USB/LCD може працювати з гелевими, кислотними, літієвими і AGM акумулятори. Зображення показано позначення акумуляторів на дисплеї.

Можливий вибір одного з чотирьох режимів заряду акумулятора:

• B01-для герметичних акумуляторів необслуговуваних (напруга основного заряду 14,4 / 28,8 В)
• B02-для гелевих акумуляторів (напруга основного заряду 14,2 / 28,4 В)
• B03-для обслуговуваних акумуляторів (напруга основного заряду 14,6 / 29,2 В)
• B00-для літієвих акумуляторів (параметри заряду потрібно налаштовувати додатково)

Контролер ALTEK P-30А/24V-USB/LCD дозволяє контролювати і самостійно встановлювати:

• напруга на клемах акумулятора
• напруга заряду підтримуючого
• напруга відключення навантаження
• напруга відновлення подачі живлення на навантаження(після відключення)
• режим роботи навантаження

УВАГА: Обов'язково повинен бути дотриманий порядок підключення контролера!

Категорично забороняється підключати DC-AC інвертор безпосередньо до контролера, так як піковий струм інвертора може перевищувати номінальний струм контролера.

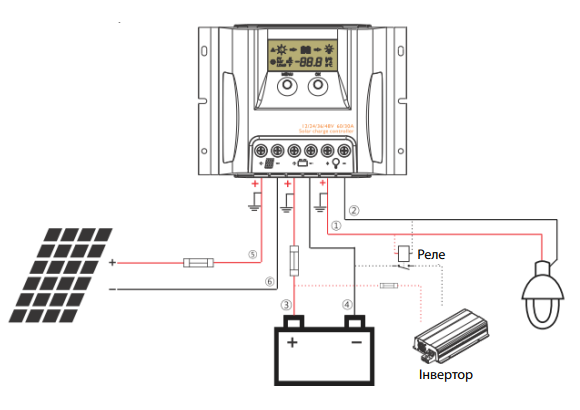

Послідовність підключення контролера в вашу сонячну систему:

1. Підключаємо контролер до акумулятора;
2. Підключаємо навантаження до контролера (з виходу контролера, якщо вона є);
3. Підключаємо сонячні панелі до контролера;
4. Підключення інвертора до акумуляторів.

При неправильному підключенні контролер виходить з ладу і гарантія на нього не поширюється.

Демонтаж:

Щоб уникнути нещасних випадків з'єднання демонтуються в такому порядку:

1. від'єднати сонячні панелі,
2. від'єднати акумулятор,
3. від'єднати навантаження від контролера.

Примітка: зворотна полярність акумулятора не шкодить контролеру, але створює ризик для безпеки обладнання навантаження.
