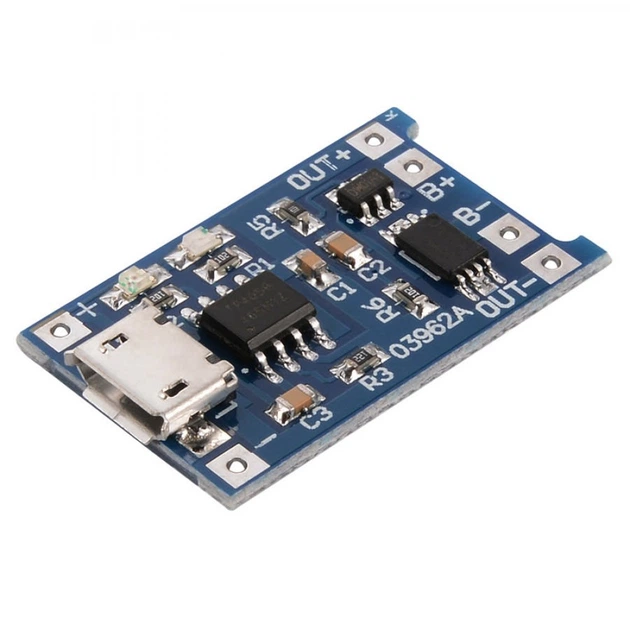

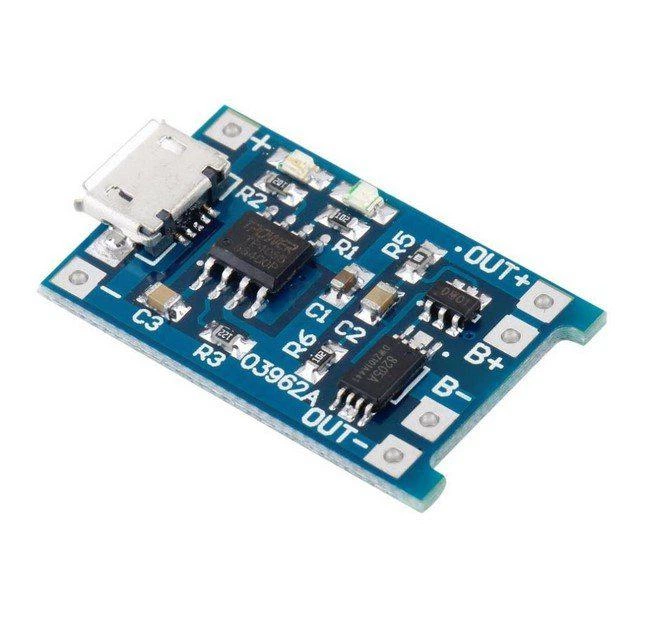

Модуль для заряда аккумуляторов li-ion, li-pol на микросхеме TP4056 Модуль зарядного устройства для Li-Ion, Li- Pol аккумуляторов собран на микросхеме TP4056. Микросхема TP4056 применяется в зарядных устройствах для литий-ионных аккумуляторов с регулируемым током заряда от 100mA до 1А. Зарядное устройство для Li-Ion, Li- Pol аккумуляторов предназначено для зарядки всех типов литий-ионных (Li-Ion) и литий-полимерных (Li- Pol) аккумуляторов, с автоматическим завершением заряда, и возможность регулировать ток заряда. Зарядное устройство для Li-Ion, Li- Pol аккумуляторов работает от напряжения 4.5-5.5 вольт USB. Важно : Источник питания (USB порт, USB адаптер, или источник питания) должен обеспечивать ток заряда с некоторым запасом. Не все компьютеры способны выдавать ток на шину USB более 500 мА. По окончании процесса зарядки зарядное устройство для Li-Ion, Li- Pol аккумуляторов автоматически завершит заряд аккумулятора. Для изменения тока заряда в зарядном устройстве для Li-Ion, Li- Pol аккумуляторов достаточно заменить резистор, номинал которого подбирается по таблице: Rprog (k) IBAT (мА) 30 50 20 70 10 130 5 250 4 300 3 400 2 580 1.66 690 1.5 780 1.33 900 1.2 1000 При подборе регулировочного резистора, необходимо следить за тем, что бы зарядный ток составлял 37% от емкости батареи. Если вы собираетесь заряжать аккумулятор ёмкостью 1000mAH, тока в 400mA вполне будет достаточно. ― Зарядный модуль TP4056. ― Ток заряда – 1А по умолчанию. ― Входное напряжение – 4.5 В-5.5 В. ― Полное напряжение заряда – 4.2 В. ― Светодиодный индикатор – синий ― идёт заряд, красный ― заряд окончен. ― Входной интерфейс – MicroUSB. ― Рабочая температура – +10 до + 85. ― Обратная полярность – нет. ― размер – 22x17x4мм Примечание: 1. Оптимальная величина зарядного тока составляет 37% от емкости аккумуляторной батареи. Если заряжается аккумулятор 1000 мА/ч, ток заряда 400 мА будет достаточным. 2. Соединительный кабель не должен быть слишком толстым. 3. Если входное напряжение 5.2 В-5.5 В, ток будет меньше, чем 1000mA/ч – это функция защиты, когда автоматически уменьшается ток заряда для предотвращения перегрева микросхемы. 4. В данном модуле переполюсовка + и ― выведет из строя микросхему.
