Пускач ПМЕ-113 кат.110В, 127В, 220В

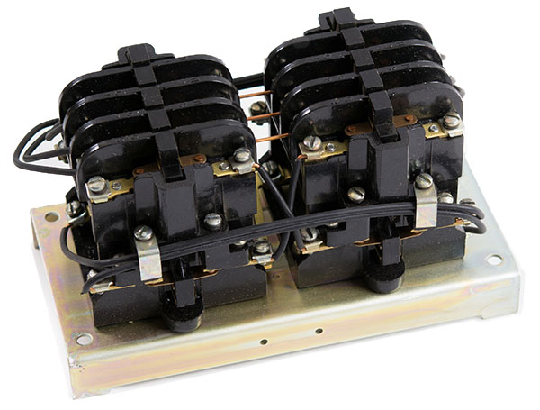

Пускач ПМЕ-113

 Магнітний пускач ПМЕ-113 виготовлений у відкритому виконанні, використовується в стаціонарних електроустановках, для запуску на дистанції завдяки безпосередньому під'єднанню до мережі та вимкненню. Ця збірка є реверсивною, що дає змогу їй запускати зворотний хід за допомогою зміни порядку чергування фаз на обмотках статора. Електромагнітний пускач пмі 113 здійснює взаємодію з асиметричними електродвигунами з короткозамкнутим ротором. Контактор ПМЕ 113 предназначен для роботи під змінною напругою від 127 до 500 вольтів за частоти 50 Герц і з постійним до 220 вольтів. Встановлення на пускач теплового реле серії PTL або PTT дає змогу здійснювати його захист від тривалих перевантажень і струмів обривання фаз. Під час шунтування вмикає котушки пристроєм заглушення перешкод з'являється можливість використання пристрою в системах керування мікропроцесорною технікою.

Розшифрування структури умовного позначення пме-113:

• 1 — розмір пуска, відповідно до номінального струму. Для цього габариту струм дорівнює 10 Амперам;
• 1 — відкрите виконання, IP00;
• 3 — без теплового реле, реверсивна збірка.

Оптимальні умови роботи пуска:

Рекомендований монтаж у разі:

• Не вище 1000 метрів над рівнем моря;
• Температура в приміщенні від -40 до +40 °C;
• Відносна вологість довкілля не більш ніж 90% за температури +20 °C;
• Монтаж на вертикальну поверхню, допустиме відхилення до 5° в будь-який бік.

Заборонена експлуатація:

• У вибухонебезпечних і пожежонебезпечних умовах;
• У разі прямого потрапляння сонячного випромінювання;
• У разі сильних навантажень від ударів і вібрацій.

Параметри та характеристики:

1. Номінальна напруга: 380 Вольтів;
2. Номінальний струм: 10 Амперів;
3. Гранична потужність двигуна: до 4 кВт, за 380 В;
4. Тип складання: реверсивна;
5. Виконання корпусу та ступінь захисту: відкрите, IP00;
6. Наявність теплового реле: ні;
7. Зносостійкість: 2000 000 циклів.

Принцип роботи магнітного пускача:

У разі подавання напруги на котушку якоря магнітного пускача, він притягується до осердя й головні контакти замикаються. Вимкнення відбувається за допомогою поворотних пружин, які повертають у початкове положення рухомі частини пускеля, водночас відбувається розмикання контактів. Конструкція пускачів зроблена так, що після падіння напруги нижче допустимого відбувається вимкнення пускників, але після відновлення параметрів цього не відбувається, оскільки у пристрої передбачений захист від мимовільних увімкнень.
