Датчик дощу снігу вологи погодний модуль HW-028 HW-103 для Arduino

Погодний модуль для вимірювання кількості осадів. Складається з датчика дощу (чутливий елемент) HW-028 та плати контролю HW-103 на базі компаратора LM393.

Керування датчиком здійснюється від Arduino контроллера, або від керуючого мікропроцесорного пристрою з допомогою спеціальних програм. Чутливість датчика регулюється з допомогою потенціометра на платі.

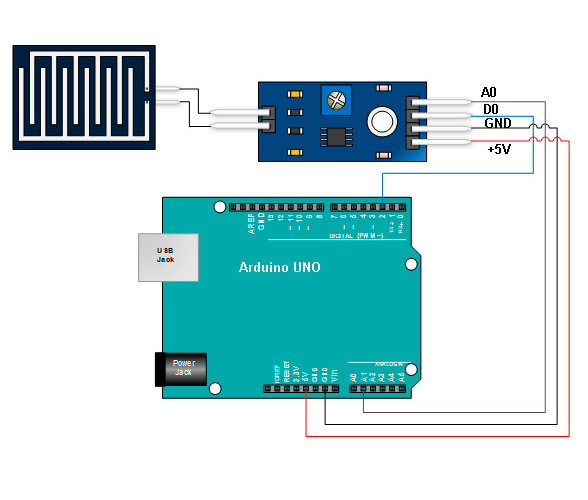

Щоб скористатися датчиком знадобиться зібрати на його основі макет:

1. Підключити живлення і потім підключити до контролера.
2. Помістити датчик в середовище вимірювання.
3. Записати на контролер спеціальну програму, що дозволяє працювати з датчиком.

Датчик дощу оснащений двома інтерфейсами для підключення:

• 4-контактний штирьовий інтерфейс для підключення до живлення і мікроконтролера:
  • VCC – напруга живлення
  • GND – загальний контакт
  • D0 – цифровий вихід
  • A0 – аналоговий вихід
• 2-контактний штирьовий інтерфейс для підключення чутливого елемента

• Зелений світлодіод для індикації живлення
• Червоний світлодіод для індикації передачі даних на контролер
• Живлення датчика: від Arduino контролера, мікропроцесорного пристрою, зовнішнього джерела живлення
• Сумісний з мікропроцесорними системами: MCU, ARM, PIC, AVR, MSP430, PLC, STM32, Arduino
• Напруга живлення: 3.3 – 5 В
• Довжина з'єднувального кабеля: 20 см
• Розміри плати контролю (з урахуванням штирьових контактів): 41 х 15.2 х 7.6 мм
• Розміри датчика дощу (з урахуванням штирьових контактів): 55 х 40.5 х 5.7 мм
• Вага набору: 10 г
