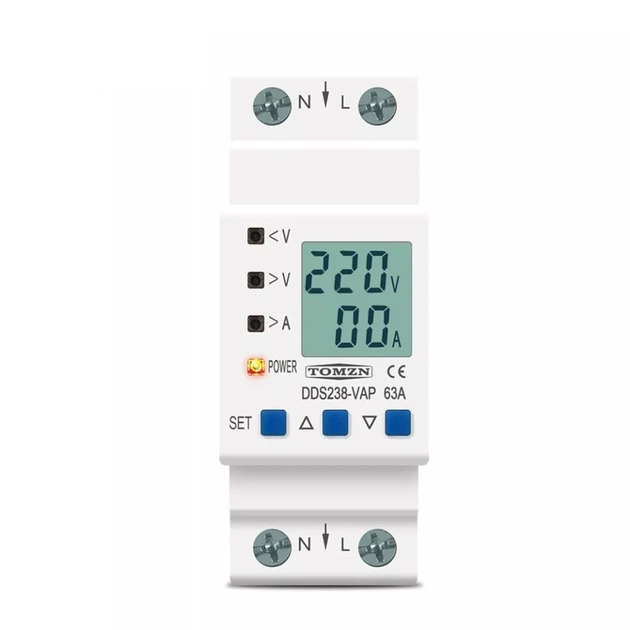

Багатофункціональне реле контролю напруги, струму та потужності, лічильник електроенергії, ватметр, амперметр Tomzn DDS238-VAP

Багатофункціональний захисний пристрій типу TOMZN DDS238-VAP призначений для вимірювання однофазної двопровідної активної енергії змінного струму та використовується для захисту від перенапруги, захисту від зниженої напруги та перевантаження по струму, відображення поточної напруги, струму, потужності та обліку спожитої електроенергії (лічильник).

При виході виміряних значень за встановлені межі пристрій відключає навантаження і автоматично підключає його при поверненні значень напруги та струму до діапазону допустимих значень.

Порогові значення відключення та включення за струмом і напругою можна змінювати в меню користувача.

За відсутності живлення налаштування зберігаються.

Через багатофункціональне реле можна обмежувати споживану активну потужність обладнання.

Один з варіантів застосування – реле від навантаження по струму (потужності) для генератора.

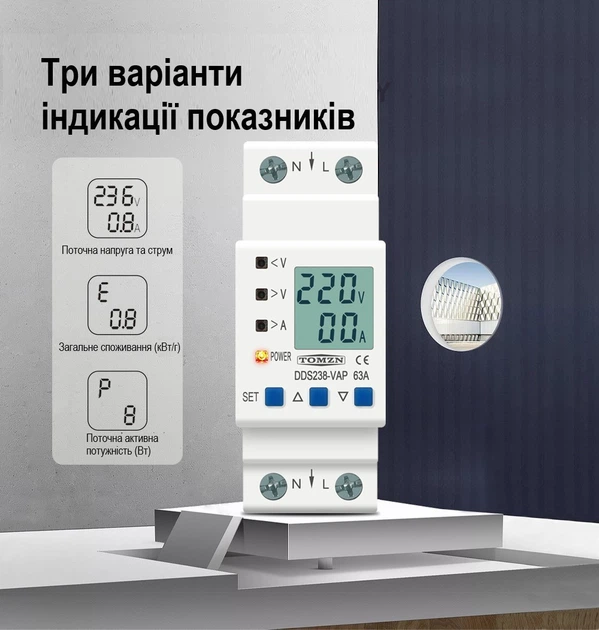

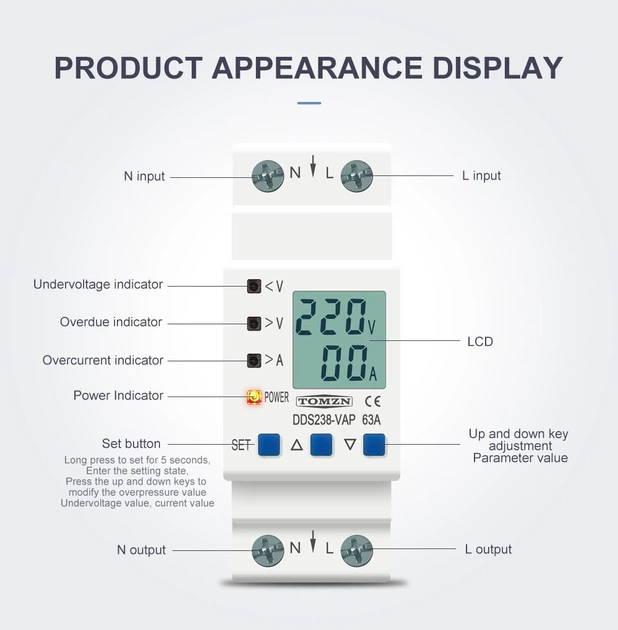

Три активні дисплеї відображення:

1.Поточна напруга (В) + поточний струм (A)

2.Поточна потужність (Вт)

3. Загальне споживання електроенергії (кВт/год)

Перемикання між екранами здійснюється натисканням "вгору" або "вниз".

Вибраний активний дисплей відображається постійно.

Підсвічування дисплея – не постійне. Загоряється після натискання будь-якої кнопки на лицьовій панелі і світиться протягом 30 секунд, після чого відключається.

Для входу в меню налаштувань – натиснути кнопку «set».

Зміна значень - натиснути "вгору" або "вниз".

Перехід до наступного налаштування - коротко натиснути кнопку «set».

Вихід із меню налаштувань – натиснути довго кнопку «set».

Меню налаштувань:

dE1 – Захист від перенапруги, зниженої напруги та перевантаження струмом, автоматичне відключення/увімкнення. Використання: основний режим захисту.

dE2 – Захист від перенапруги, зниженої напруги та перевантаження струмом, автоматичне відключення / ручне включення (кнопки вгору/вниз натиснути одночасно двічі після закінчення часу затримки). Застосування: якщо є ризик виходу з експлуатації устаткування при автовключенні без спостерігачів.

dE3 – Вимкнути функції захисту від перенапруги, зниженої напруги та перевантаження струмом, навантаження завжди відключено. Застосування: під час ремонтних робіт.

dE4 – Вимкнути функції захисту від перенапруги, зниженої напруги та перевантаження струмом, навантаження завжди включене. Застосування: якесь обладнання повинно бути випадково знеструмлено.

dE5/6/7 – Вимкнути функції захисту від перенапруги, зниженої напруги та перевантаження по струму, навантаження вмикається/вимикається циклічно (Таймер). Застосування: в теплицях, оранжереях, пташниках, інкубаторах… для ввімкнення/вимкнення світла, нагрівачів. Режим 5/6/7 - виставлення значень за секунди/хвилини/години

b9 – Режим підсвічування, 1- горить завжди, 2- горітиме 30 секунд після останнього натискання кнопки.

SS – Затримка увімкнення навантаження після включення живлення, 2-255сек.

Uo – значення захисту з перенапруги, 85-300В, можна вимкнути (off).

UoH – значення відновлення перенапруги, 85-300В, це значення має бути менше значення захисту перенапруги або воно буде встановлено за замовчуванням як значення захисту від перенапруги -5 В при збереженні. Навантаження увімкнеться коли напруга стане нижчою від цього значення.

UL – Значення захисту при зниженій напрузі, 85-300В, можна вимкнути (off).

ULH – Значення відновлення при зниженій напрузі, 85-30В, це значення має бути більшим за значення захисту від зниженої напруги або воно буде встановлено за замовчуванням як значення захисту від зниженої напруги +5 В при збереженні. Навантаження увімкнеться, коли напруга стане вище цього значення.

SU – Затримка відключення по пере/зниженій напрузі, 0.1-60сек. Це означає, якщо несправність не усунулася за цей час, відключить навантаження.

Io – Значення захисту від перевантаження струмом, 1-80А, можна вимкнути (off).

IC – значення захисту від резистивного навантаження, 0.5-5А, можна відключити (off).

SI - Затримка відключення від перевантаження по струму, 0.1-60сек, це означає, якщо несправність не усунулася за цей час, то відключить навантаження.

SH – Затримка увімкнення навантаження після відключення захистом по струму, 1-512сек. Це означає, що після закінчення цього часу РН знову увімкне навантаження, але якщо перевантаження не усунуто, знову вимкне (коли закінчиться час затримки).

OP – Час відключення (після включення) цикл у режимах 5/6/7, 1-999, одиниця часу відрізняється в режимах 5/6/7 (5-сек/6-хв/7-година).

CL – Час увімкнення (після вимкнений) цикл у режимах 5/6/7, 1-999, одиниця часу відрізняється в режимах 5/6/7 (5-сек/6-хв/7-година).

Er1 – останні п'ять записів захисту , що свідчать про причину увімкнення захисту. Подивитися можна у функціональному меню, останній пункт, клавішами "вгору" - "вниз".

Список можливих причин захисту:

1- захист від перенапруги

2- захист від зниженої напруги

3- захист від перевантаження по струму

4- захист від резистивного навантаження

Технічні характеристики:

1.Вхідна напруга 85-300 Ст.

2. Частота 50/60 Гц.

3.Захист від перенапруги 85-300 В (за замовчуванням 270).

4.Захист від зниженої напруги 85-300 В (за умовчанням 170).

5.Захист струму 1-63 А (за замовчуванням 40).

6. Затримка включення 2-255 с (за замовчуванням 2).

7. Споживана потужність 1 Вт.

8.Діапазон відображення лічильника 0-9999.9 кВт/год.

9.Клас точності - 1.

10.Діапазон температур -25+70 град.

11.Вологість – до 85%.

12.Кількість циклів включення / відключення -> 100000.

Комплект поставки:

1. Електронне реле напруги TOMZN DDS238-VAP.

2.Пакувальна коробка.

3. Інструкція англійською мовою.
