Оптоволоконний кабель відбиття від об'єкта M6, L=2m, LL3-DB01 / 5308074 Sick

Оптоволоконний кабель відбиття від об'єкта M6, L=2m, LL3-DB01 / 5308074 Sick

• Характеристики

  Тип пристрою	Оптоволоконний кабель
  Принцип дії	Система відбиття від об'єкта
  Для оптоволоконного датчика	GLL170(T), WLL180T, WLL24 Ex, KTL180, WLL80
  Довжина оптоволокна	2.000 мм
  Матеріал, волокно	Polymethylmethacrylat (PMMA)
  Матеріал оболонки	Polyethylen (PE)
  Матеріал, головка оптоволоконного кабелю	Нержавіюча сталь 1)
  Зовнішній діаметр з'єднання кабелепроводу оптоволоконного кабелю	2,2 мм
  Оптоволоконний кабель, що вкорочується	✔

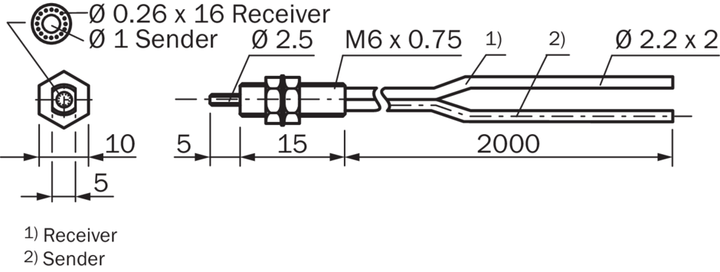

  Діаметр різьблення (корпус)	M6
  Форма головки оптоволоконного кабелю	Різьбова гільза
  Розташування волокна	Коаксіальне розташування
  Структура осердя	S: Ø 1 мм, R: 16 x Ø 0,25 мм 2) Коаксіальне розташування
  Кут випромінювання < 60°	Ні
  Сумісність з інфрачервоним світловим випромінюванням (1450 нм)	Ні
  Діаметр / розмір різьблення від 2 мм потоншення	≥ 2,8 мм
  Довге витончення	≥ 5 mm
  Гнучке/еластичне волокно (радіус вигину 1–4 мм)	Ні
  Потрібні перехідні кінцеві гільзи	Ні
  Кут випромінювання	60°
  Вбудована лінза	Ні
  Мінімальний діаметр об'єкта	0,015 мм 3)
  Входить до комплекту постачання	Кріплення, 2 x шестигранні гайки M6, 2 x підкладні шайби, пристрій для різання оптоволоконних кабелів FC (5304141)
  Сумісність із насадковими лінзами	Ні
  Особливі властивості	Коаксіальна конструкція для точного перемикання. Стандарт, велика відстань спрацьовування

  • 1) Нержавіюча сталь.
  • 2) C = коаксіальний, S = передавач, E = приймач.
  • 3) Найменший об'єкт, що розпізнається, був визначений при оптимальній відстані вимірювання та оптимальному налаштуванні.

• Механіка/електроніка

  Радіус вигину, оптоволоконний кабель.	25 мм
  Діапазон температур під час роботи	-40 °C ... +70 °C
