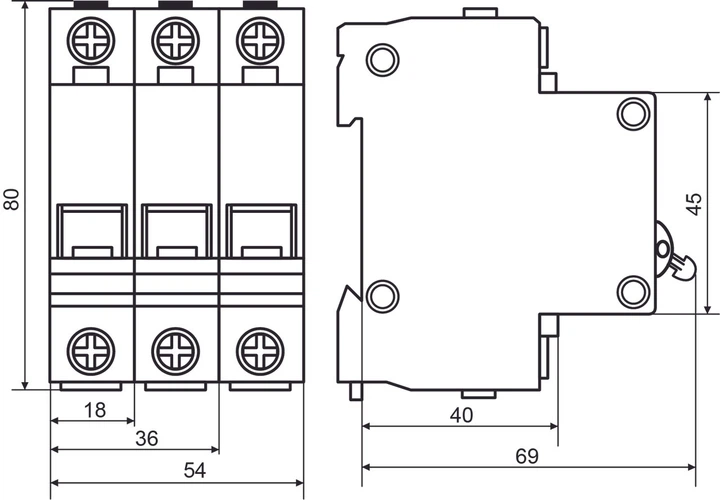

Вимикач навантаження ВРН-2007 1р 25А АСКО

Перетин під'єднувальних проводів, мм²: 1...16 (багатожильний), 1...25 (монолітний)
Відповідність стандартам: ДСТУ IEC 60947-3
Режим експлуатації: Тривалий
Кількість в упаковці, шт: 12
Базова одиниця: шт
Об'єм, кг: 0.00013
Номінальний робочий струм Ie, A: 25
Номінальний робочий струм напруга Ue, В: AC220/380/DC110
Кількість полюсів: 1
Номінальна напруга ізоляції Ui, В: 500
Номінальна імпульсна напруга Uimp, кВ: 4
Зносостійкість механічна, циклів: 20000
Ступінь захисту: IP20
Температура експлуатації, °С. .+40
Вага, кг: 0.067
Кількість у ящику, шт: 120
Кількість у ящику, уп: 10

Призначення
Вимикачі-роз'єднувачі УКРЕМ ВРН - 2007 1р 25А АСКО™ (далі – роз'єднувачі) призначені для оперативних комутацій низьковольтних електричних ланцюгів напругою до 380В, частотою 50Гц та використовуються як основний вимикач.
Роз'єднувачі не мають власних елементів захисту, тому їх необхідно використовувати у колах захисними апаратами (автоматичні вимикачі, запобіжники).

Конструкція та принцип дії
Конструктивно роз'єднувач є комутаційним апаратом з контактами подвійного розриву.
Роз'єднувач не має функції захисту та елементів гасіння дуги, тому його не можна використовувати для комутації ланцюгів під навантаженням.

Монтаж та обслуговування
До самостійних робіт з монтажу роз'єднувачів допускається технічний персонал (категорія допуску не нижче ІІІ), який пройшов відповідний інструктаж. Монтаж повинен проводитися за температури -10…+35°С. Перед встановленням роз'єднувача необхідно зробити кілька перемикань, щоб переконатися у справності механізму

Роз'єм монтується на DIN-рейку та фіксується бічними фіксаторами. Для забезпечення нормальної роботи роз'єднувачів підключення необхідно проводити одножильним дротом.
Застосовувати дроти різного діаметра допускається лише за умови щільного звивання сполучної ділянки. При використанні багатожильного дроту необхідно залудити контактні ділянки або використовувати спеціальні наконечники.
Роз'єднувач необхідно застосовувати лише з послідовно увімкненим автоматичним вимикачем або запобіжником, номінальний струм якого не перевищує номінальний робочий струм роз'єднувача. Планово-профілактичні роботи виконуються відповідно до Правил експлуатації

електроустановок та включають:
- щотижневий візуальний огляд;
- очищення від пилу та забруднень;
- Периодичну перевірку надійності контактних з'єднань: вперше – через 7 – 10 діб після монтажу, надалі – один раз після 300 комутацій, але не рідше одного разу на півроку. Момент зусилля при затягуванні затискачів – 3 Нм.

Заходи безпеки
Пам'ятайте! При підключенні роз'єднувача до мережі, як і при проведенні будь-яких інших електротехнічних робіт, потрібно неухильно дотримуватись правил ПУЕ.
Встановлення, чищення та проведення планово-профілактичних робіт проводити тільки при відключеній електричній мережі!

Транспортування та зберігання
Транспортування та зберігання роз'єднувачів повинно відбуватися при температурі -20… +50°С, відносної вологості повітря трохи більше 90% і рівні дорожніх струсів трохи більше 15g.

Гарантійні зобов'язання
Українська електротехнічна корпорація АСКО-УКРЕМ гарантує функціональну придатність роз'єднувачів протягом одного року з моменту продажу за дотримання правил зберігання, транспортування, монтажу та експлуатації
