Однофазне реле напруги 5A [NTRN122LV] РН-112 Новатек-Електро

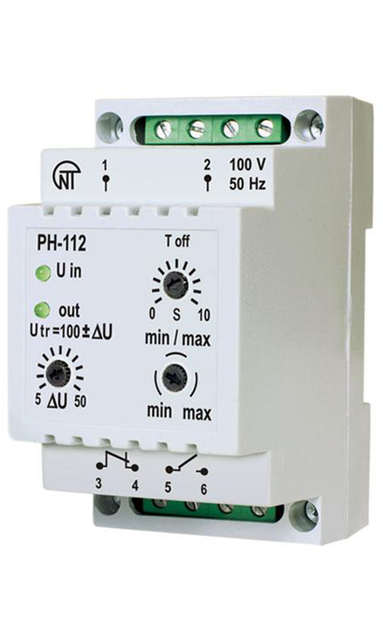

Однофазне реле напруги РН 112, NTRN122LV

Універсальне електронне реле максимальної / мінімальної напруги РН-112 призначене для контролю допустимої величини і наявності напруги з номінальними параметрами 100 В, 50 Гц і комутації електричних процесів в пристроях захисту і автоматики електроустановок вище 1000 В.

Реле напруги забезпечує три режими роботи:

• Режим реле мінімальної напруги (спрацьовування тільки щодо мінімального порогу);
• Режим реле максимальної напруги (спрацьовування тільки по макс. порогу);
• Режим симетричних уставок (спрацьовування по обом порогам).

Світлодіоди индицируют:

• Наявність напруги в мережі;
• Стан навантаження (включена / відключена).

На лицьову панель пристрою виведені наступні настройки управління:

• Перемикач режиму роботи реле;
• Регулювання порога спрацьовування реле по напрузі (у відсотках від номінального напруги);
• Установка часу спрацьовування реле при досягненні порогових значень по напрузі.

Номінальна напруга, В	100
Макс. комутований струм	5A
Потужність навантаження	14 кВт
Індикація	Світлодіод
Перетин проводів для підключення до клем, мм²	0,5 - 2
Діапазон регулювання уставки по Umin, В	50 - 95
Діапазон регулювання уставки по Umах, В	105 - 150
Діапазон регулювання часу спрацьовування	0,1 - 10с
Габаритні розміри, мм	90 x 52 x 65
Вага, кг	0,15
