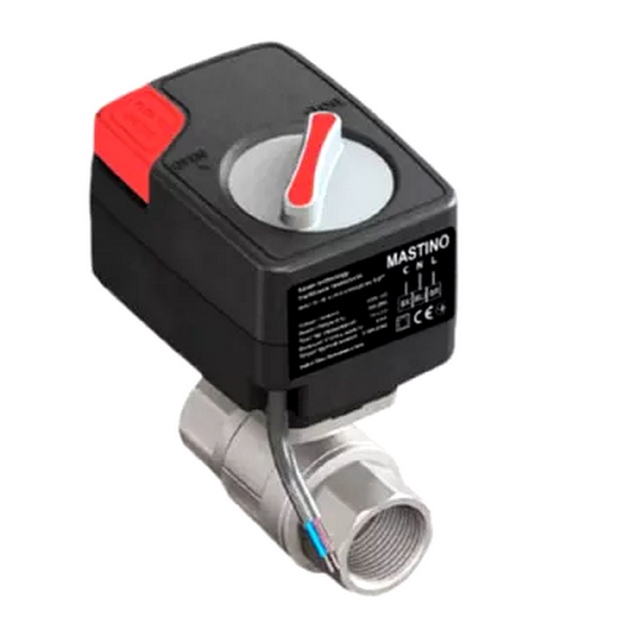

Кран з електроприводом Mastino 220 В 3/4"

Mastino 220В 3/4" - кран з електроприводом складається з крана латунь CW617N і електропривода 220 В-230 В, 50 Гц змінного струму. В електроприводі розташована кнопка ручного відкриття/закриття крана. Керування роботою електропривода здійснюється з використанням трьох дротів: коричневий, чорний і блакитний. Ручний перемикач використовувати тільки у разі зневодненого електроприводу. Інакше ви можете пошкодити механізм електроприводу.

Принцип дії крана з електроприводом на 220-230 В, 50 Гц (колір електропривода синій із чорним) наступний. На коричневий дріт постійно подається «фаза» живильної напруги 220 В-230 В, 50 Гц, на блакитний дріт постійно подається «ноль». Під час подавання через відповідний пристрій на чорний дріт «фази» живильної напруги 220 В-230 В кран перекладається в положення «закрито», якщо немає на чорному дроті «фази» живильної напруги 220 В-230 В, 50 Гц, кран перекладається в положення «відкрито».

Керування роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів та інших приладів, які відповідатимуть за технічними характеристиками та принципом дії.

Призначення: Кран з електроприводом призначений для відкриття/закриття подавання води під керуванням контролера в системах водопостачання й опалення. Установлення крана з електроприводом замість ручних вентилів суворо Страваться.

Встановлення:  Крани з електроприводом встановлюють на опалювальну систему або на введення труб водопостачання після ручних вентилів (крокових кранів) і після фільтрів грубого очищення води. Якість води має відповідати: в системі опалення ДБН В.2.5-39:2008, в системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом і місця встановлення необхідно погоджувати з кваліфікованим фахівцем. Монтаж проводити згідно з правилами, викладених у справжньому паспорті та відповідно до вимог ДБН В.2.5-64.2012. Під'єднання електропривода до електричної мережі й експлуатація мають здійснюватися відповідно до «Правилами пристрою електропристроїв»:

-Перед монтажем крана ретельно очистити трубопровід від забруднень (остатки зварювання, ущільнювачі, металева стружка).

-Покладення крана під час монтажу будь-яке, крім випадку встановлення крана електроприводом вниз. Встановлювати кран з електроприводом замість ручних вентилів забороняється.

-Крани з електроприводом під'єднувати до обладнання суто згідно з тією схемою, у якій вказаний спосіб приєднання саме того найменування й моделі під'єднуваного крана. Водночас суворо дотримуватися колірного маркування дротів.

- Електричне функціонування крана треба перевірити до тиску води в систему.

Заходи безпеки:

- Не використовувати в вибухобезпечних зонах.

-У разі подавання живильної напруги необхідно переконатися в його відповідності напруги, на яке розрахований цей кран з електроприводом.

Технічні характеристики:

Виробник: Mastino (54)

Тип:  кран кульовий з електроприводом

Тип крана: повнопрохідний

Матеріал крана: латунь CW617N

Потужність: 5В

Напруга живлення: 220 В -230В, 50Гц

Робочий тиск: 40 барів

Ступінь захисту: IP64

Робоча температура: 10 - 120°C

Час закриття/відкриття: 25 с

Діаметр крана: 3/4" (20 мм)

Довжина сполучного дроту: 1 м

Крутний момент: 8 Нм

Мінімальний ресурс виробу: 100 000+ циклів

Гарантія: 4 роки
