Реле чотириканальне Wi-Fi з сухим контактом Sonoff 4CH PRO R3

Sonoff 4CH PRO R3

Sonoff 4CH PRO R3 – чотириканальний розумний реле-комутатор призначений для підключення побутового електроустаткування, такого як: освітлення, обігрівач, кондиціонер тощо, а також для віддаленого керування цими пристроями.

Особливості корпусу Sonoff 4CH PRO R3

Корпус розумного реле виготовлений з високоякісного PC-пластику, який стійкий до хімічних, механічних пошкоджень та займання. Прилад має світлову індикацію підключених приладів.

Режими, налаштування та способи управління

Керувати реле можна декількома способами:

• механічними кнопками на панелі;
• через Wi-Fi з'єднання за допомогою програми на смартфоні;
• пультом керування через радіоканал;
• можлива взаємодія з голосовими помічниками Google Home, Home Assistant, Apple HomeKit.

Реле має 3 режими:

1. Self-locking (самоблокування) активується або натисканням фізичної кнопки на панелі пристрою, або на гаджеті. Кожен канал буде працювати до тих пір, доки не буде вимкнений. У такому положенні можна одночасно використовувати всі підключення.
2. Inching (імпульсний режим) включається до програми Ewelink і там налаштовується. У цьому режимі задаються бажані параметри вимкнення на кожен канал окремо. Головне, після виставлення часу вимкнення, не забудьте зберегти налаштування.

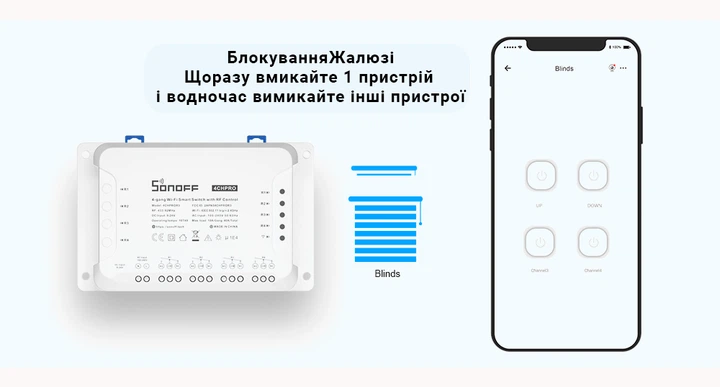

3. Interlocking (блокування), щоб скористатися цим режимом, необхідно відключити реле від мережі, зняти верхню кришку і знайти на платі важіль під номером 6, який розташований посередині плати. Потім важіль перемкнути з позиції 1 в позицію 0. Пристрій відключатиме інші канали при переході на наступний, це означає, що в активній фазі перебуває тільки один девайс.

Щоб сконектитися зі смартфоном достатньо 3 кроки:

• Відкрити програму Ewelink.
• Затиснути кнопку R1, щоб перевести реле в стан сполучення.
• Коли смартфон "побачить" реле, ввести Wi-fi дані, натиснути далі (Next) і дочекатися додавання реле до програми.

Підключення Sonoff 4CH PRO R3

Реле-комутатор має два типи підключення:

• від мережі 220V через конектор або під'єднавши безпосередньо два дроти до кліпсових клем з сухим контактом;
• від альтернативних джерел постійного струму проміжку від 5V до 24V. Тому цей девайс працюватиме навіть від Power Bank.

Монтаж реле

Установка реле-комутатора виконується двома способами:

1. У чотирьох кутах корпусу розташовані отвори під шурупи, тому пристрій можна закріпити на стіні.
2. З тильного боку розташовані кріплення під DIN-рейку для зручного встановлення в щитову або поруч з автоматом.

Контакти реле фізично розв'язані від його живлення, тому йому байдуже, що комутувати: цифровий сигнал контролера, 12 В світлодіодної стрічки чи 220 В — реле, яке живиться від 220 В, спокійно керує навантаженням на 12 В. Вибирати треба лише кількість каналів і живлення, яке є в місці монтажу.

Гарантія. Клеми термостата в котлі та вхід кнопки в приводі воріт — штатні виводи для зовнішнього керування; підключення реле до них передбачене виробником і гарантію не порушує.

Дивіться також: усі реле з сухим контактом · що таке сухий контакт і схема підключення до котла · на 1 канал — WiFi реле Sonoff TH Elite (1 канал, 16A) · на 1 канал — WiFi реле Sonoff TH Elite (1 канал, 20A).
