Реле РЕК78/4 (MY4) 3А 12В DC UEC,RRP20-4-03-012D
Реле проміжні модульної серії РЕК77 та РЕК78 призначені для передачі команд управління виконавчими елементами шляхом комутації їх електричних ланцюгів своїми контактами, що перемикають. Реле з'єднуються з розеточними модульними роз'ємами РРМ77 та РРМ78, що встановлюються на 35-мм монтажній DIN-рейці. На роз'ємах розташовані затискачі висновків контактів, що перемикають, і котушки. У реле застосовуються сріблосодержащіе контакти.
Більше високе значення номінального струму контактів порівняно з проміжним реле РП-21 дозволяє використовувати реле серії РЕК в ланцюгах до 10А.
Будь-яке робоче положення в просторі.
Зменшені габарити реле серії РЕК надають можливість більш раціонального розміщення виробів на монтажних площинах.
Застосування срібних контактів збільшує їх довговічність.
Реле може комплектуватися модульними розеточними роз'ємами для кріплення на DIN-рейку та кріплення за допомогою гвинтів.
| Тип підключення: | Плоске роз'ємне з'єднання |
| Тип напруги управління: | Постійний (DC) |
| Тип керування або перемикання: | Моностабільне |
| Кількість перемикаючих контактів: | 4 |
| Тип перемикаючих контактів: | Інше |
| Номін напруга живлення ланцюга управ Us пост струму DC: | 12В |
| Номін робоча напруга AC контактів: | 230В |
| Номін робоча напруга DC контактів: | 24В |
| Номін струм контактов: | 3А |
| Струм споживаний котушкою при AC 230 В: | 7.5мА |
| Струм споживаний котушкою при AC 24 В: | 65.0мА |
| Струм споживаний котушкою при AC 12 В: | 115.0мА |
| Струм споживаний котушкою при DC 24 В: | 40.0мА |
| Струм споживаний котушкою при DC 12 В: | 75.0мА |
| Потужність котушки управління при AC 12 В: | 1.4ВА |
| Потужність котушки управління при AC 24 В: | 1.6ВА |
| Потужність котушки управління при AC 230 В: | 1.7ВА |
| Потужність котушки управління при DC 12 В: | 0.9Вт |
| Потужність котушки управління при DC 24 В: | 1.0Вт |
| Кількість груп перемикаючих контактів: | 4 |
| Опір ізоляції: | ≥ 100мОм |
| Електрична зносостійкість: | ≥ 10^5циклів |
| Мех зносостійкість: | ≥ 10^7циклів |
| Тип приєднання роз'єму: | PPM78/4 |
| Температура експлуатації: | -45...+40°C |
| Кліматичне виконання: | У2.1 |
| Ступінь захисту - IP: | IP40 |
| Ширина: | 20.5мм |
| Висота: | 42мм |
| Глибина: | 27мм |
| Полюсність: | Певна полюсність |
| Кількість нормально замкнутих - НЗ контактів: | 4 |
| Кількість норм розімкнених - НО контактів: | 4 |
![Проміжне реле 3А 4к 12V DC MY4 [RRP20-4-03-012D] РЭК78/4 - зображення 2](https://content.rozetka.com.ua/goods/images/big/352174009.jpg "Проміжне реле 3А 4к 12V DC MY4 [RRP20-4-03-012D] РЭК78/4 - Фото 2")

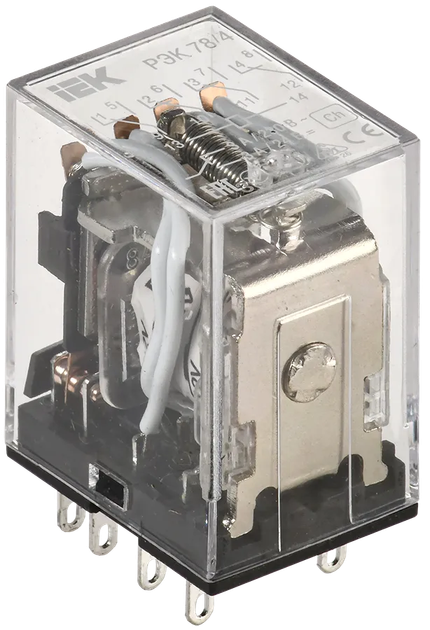

![Проміжне реле 3А 4к 12V DC MY4 [RRP20-4-03-012D] РЭК78/4 - зображення 1](https://content.rozetka.com.ua/goods/images/big/352174010.png "Проміжне реле 3А 4к 12V DC MY4 [RRP20-4-03-012D] РЭК78/4 - Фото 1")
