3x380V 5A Ненейтральне трифазне реле обриву, асиметрії фаз [DFK-05] Samwha

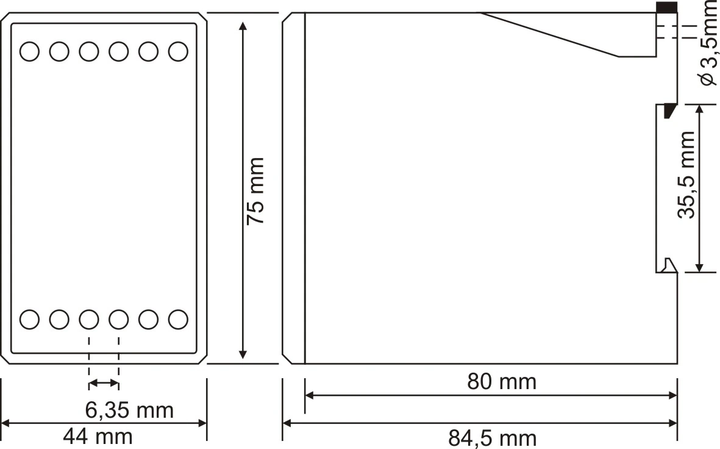

Цифрове асиметричне реле фаза несправності 3х380В, DFK-05

Підключіть реле відповідно до схеми підключення, наведеної нижче, і подайте робочу напругу на пристрій. За допомогою верхнього кругового регулятора (&Asm%") встановлюєте необхідний Вам допустимий діапазон асиметрії фаз - від 5 до 25%. При повороті регулятора значення асиметрії виводитиметься на дисплей ліворуч від регулятора. За допомогою нижнього кругового регулятора ("t") встановіть необхідний Вам інтервал часу - 0,1 - 10 секунд. Це значення буде відображатись на дисплеї зліва. Через 4 секунди на дисплеї будуть виведені поточні значення фазних напруг. Якщо вимкнути і підключити напругу до реле контролю фаз, то протягом перших двох секунд на дисплеї буде виведено встановлені значення асиметрії та часу затримки.
Якщо фазна напруга знаходиться в діапазоні 180 - 460В і асиметрія не перевищує задане значення, то реле знаходиться в робочому стані - контакти 2-3 замкнуті, індикатор "Out" підсвічений, індикатори "Asm err" та "Volt err" не підсвічені. Якщо якесь із фазних напруг виходить за діапазон (180В - 460В міжфазного / 105В - 270В лінійного) підсвічується індикатор "Volt err" і через 2 секунди реле розмикає контакти 2-3, замикає контакти 1-2 та індикатор "Out" вимикається. Після повернення напруги в діапазон реле контролю фаз відраховує заданий часовий інтервал, встановлений за допомогою регулятора "t" і перемикається в робочий стан.
Якщо різниця між будь-якими фазними напругами перевищить значення, встановлене за допомогою регулятора "Asm%", то реле підсвічує індикатор "Asm err" і починає відлік часу затримки, встановлений за допомогою "t", після чого розмикає контакти 2-3, замикає контакти 1-2 та вимикає індикатор "Out". Якщо асиметрія з часом зменшується нижче заданої межі, то реле вимикає індикатор "Asm err", відраховує час "t" та повертає реле в робочий стан. Розрахунок % асиметрії необхідно проводити за формулою - (МаксНапрФазаФаза - МінНапрФазаФаза) х 100/380В.
