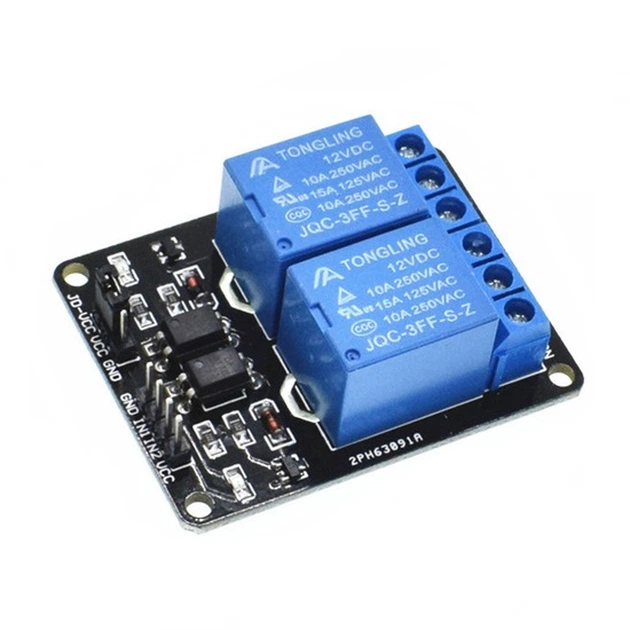

Модуль 2 реле 12V [DIST-2905]

П'ятивольтовий двоканальний релейний модуль призначений для керування двома силовими навантаженнями за допомогою Arduino або інших контролерів.

Для використання релейного модуля до нього потрібно під'єднати керований пристрій. Потім потрібно під'єднати живлення 12V до виведення VCC и GND модуля. Потім до керівних рішень IN1 - IN2 релейного модуля необхідно під'єднати мікроконтролер, комп'ютер або інший пристрій керування й братися до роботи. Релейний модуль має два інтерфейси — для під'єднання керівного мікроконтролера та для під'єднання керованих приладів до реле. Для під'єднання релейного модуля до пристрою керування використовується 4-контактний конектор. Контакти GND и VCC для під'єднання напруги живлення 12V, виведення IN1 - IN2 для під'єднання керівного сигналу.
Для під'єднання навантаження до реле на платі є 6 гвинтових контактів, по 3 на кожне реле.
Живлення релейного модуля може здійснюватися як від керівного контролера, так і від зовнішніх джерел живлення.

Якщо потрібна повна гальванічна ізоляція, під'єднайте VCC до виходу +12VArduino, але не під'єднуйте GND. Приберіть перемичку VCC - JDVCC. Під'єднайте окремі +12V к виведення JDVCC и GND з плати — це дасть живлення для транзисторів і обмотування реле. Технічні характеристики модуля:

Напруга живлення, В	12V
Робочий струм, мА	15 ... 20
Реле	SRD-05VDC-SL-C
Розміри модуля, мм	49х38х20
Вага, г	30
