Паяльна станція QUICKO T12-952 OLED на жалах Hakko T12 108Вт

Опис Паяльна станція QUICKO T12-952 OLED на жалах Hakko T12 108Вт

Паяльна станція QUICKO T12-952 використовується для швидкого нагріву жала паяльника на встановлену температуру та підтримки цієї температури на заданому значенні.

Перед використанням паяльної станції необхідно встановити жало в ручку паяльника. Для цього потрібно відкрутити ковпачок ручки паяльника, встановити жало та закрутити ковпачок назад.

Тепер можна підключити паяльник до блоку керування. Блок керування оснащений т.зв. "авіаційним" гніздом GX 16/4, а паяльник відповідним штекером. Штекер паяльника встановлюється у гніздо по ключу та фіксується за допомогою накидної гайки. Довжина дроту паяльника становить 105 см, провід м'який.

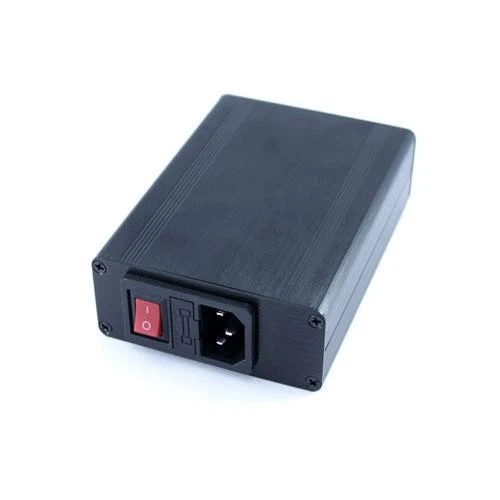

Після з'єднання блоку керування та паяльника можна підключати живлення. Напруга живлення станції складає AC 100-240 (24 В, блок живлення вбудований в корпус паяльної станції). Для підключення живлення в задній частині корпусу блоку керування встановлено гніздо IEC C14. У комплекті йде кабель живлення завдовжки 120 см.

Пристрій вмикається натисканням клавіші, яка знаходиться на задній частині корпусу блоку управління. Після подачі живлення вмикається дисплей та завантажується прошивка.

Температура нагріву паяльника визначається за допомогою повороту ручки енкодера: вліво – зменшення, вправо – збільшення. Значення температури може бути встановлене у межах 200 – 480ºC. Спочатку дані про поточну температуру жала відображаються на дисплеї некоректно – це пов'язано з новим жалом. Але після кількох циклів включення/вимкнення показання стабілізуються.

Прилад має меню з розширеними параметрами. Для входу в меню потрібно натиснути та утримувати протягом 3 секунд кнопку енкодера. Навігація здійснюється поворотом ручки енкодера: вправо – наступний пункт меню, вліво – попередній пункт меню. Вибір пункту меню здійснюється натисканням кнопки енкодера. Підтвердження вибраного значення в пункті меню здійснюється поодиноким натисканням кнопки енкодера. Для виходу з меню потрібно натиснути та утримувати протягом 3 секунд кнопку енкодера.

Структура меню паяльної станції:

1. Calibration – калібрування значення реальної температури жала та відображуваної на дисплеї. Можливі значення: 70 - 130%;

2. Auto sleep - час бездіяльності, після якого станція перейде в режим сну. У режимі сну температура жала утримуватиметься на значенні 150 ºC. Можливі значення: OFF, 1 – 99 хв;

3. Auto power off – час бездіяльності, після якого станція відключитися від живлення. Можливі значення: OFF, 1 – 99 хв;

4. Boost duration - час, протягом якого буде включено короткострокове збільшення нагріву жала. Функція вмикається під час роботи натисканням кнопки енкодера. Індикація функції відображається у верхньому лівому куті дисплея миготінням жовтого прямокутника. При використанні цієї функції жало швидше зношується. Можливі значення: 10 - 99 s;

5. Boost degree – значення температури, на яке буде збільшено поточне значення температури при включенні Boost duration. Можливі значення: 10 - 80 º C;

6. Wakeup method – дія, у якому стація виходитиме з режиму сну. Можливі значення: Encoder only (поворот ручки енкодера), Encoder&Handle (поворот ручки енкодера або спрацювання датчика вібрації в паяльнику);

7. Buzzer switch – увімкнення/вимкнення звукової індикації станції. Можливі значення: ON, OFF;

8. Battery guard – (у даній моделі станції немає) значення напруги живлення, у якому станція відключитися від живлення. Функція використовується при живленні станції від зовнішнього акумулятора, щоб уникнути розряду акумулятора. Можливі значення: 10 - 24 V.

9. Firmware – версія прошивки. Версія: V1.4;

10. Factory reset – скидання настройок на заводські. Можливі значення: NO, YES.

Швидкість нагріву тиснула паяльника до температури 300ºC близько 12 секунд.

Характеристики:

• Колір: чорний;
• Тип дисплею: ​​OLED;
• Діагональ дисплея: 0.96 дюйми;
• Жало: Hakko Т12-К;
• Живлення від мережі: AC 100-240 В;
• Довжина кабелю живлення: 120 см;
• Максимальна потужність: 108 Вт;
• Гніздо паяльника: GX 16/4;
• Довжина кабелю паяльника: 105 см;
• Температура нагрівання: 200 - 480 º C;
• Розміри жала: діаметр 5.5 мм x довжина 155 мм;
• Розміри гумових підніжок: 13 х 13 х 3 мм;
• Розміри ручки паяльника: діаметр 14–22 мм x довжина 120 мм;
• Розміри станції: 140 х 78 х 29 мм;
• Вага блоку керування: 307 г;
• Вага комплекту: 503 г

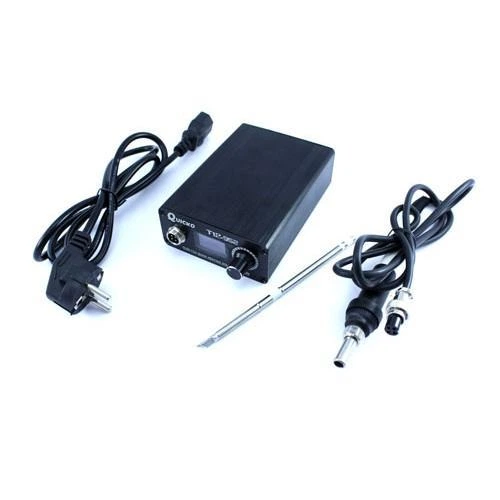

Комплектація:

• Паяльна станція;
• Жало;
• Ручка паяльника;
• Кабель живлення;
• Ніжки – 4 шт.
