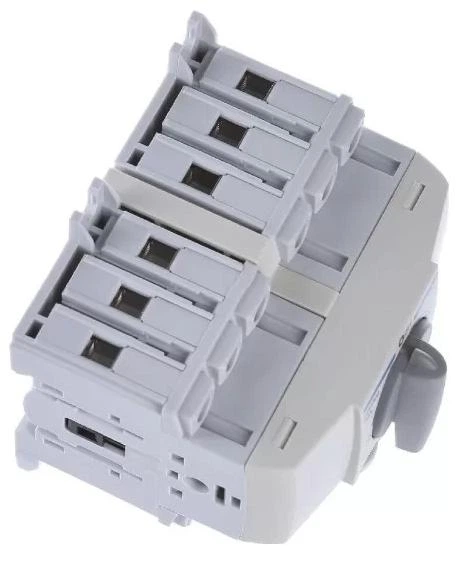

Перемикач модульний трьохпозиційний I 0 II до 16мм2, 3п 20A Hager HIM302

Перемикач трьохпозиційний Hager I-0-II 20А HIM302 - перемикач введення резерву поворотний I-0-II призначається для введення резервного живлення. Реверсивний рубильник це перемикач з основного живлення на резервне (генератор, інвертор).

При використанні перекидного рубильника немає ризику розмикання через припинення подання електроживлення. Пристрій вимикає і ізолює первинні ланцюги електроживлення і ланцюги резервного джерела живлення, тому під час використання немає ризику розмикання через переривання електроживлення.

Схема I-0-II (три положення ручки) забезпечує безперервність експлуатації приладів, при нижньому положенні живлення навантаження виконується від першого введення, середнє положення відключає живлення, верхнє положення виробляє живлення навантаження від другого введення. Перемикання проводиться через нульове положення, що гарантує безпеку від короткого замикання між звичайною і резервної мережею.

Серія HIM (на відміну від SFT / SFB) є професійною, для випадків частих комутацій. Застосовується не тільки для введення резерву, а й для постійного перемикання.

Переваги: легкість в експлуатації, надійність і безпека обслуговуючого персоналу.

Поворотний перемикач з комутаційної здатністю 20 А використовується у житлових і офісних приміщеннях при температурі від -20 до 70 ° С.

Розрив відбувається шляхом перемикання з відключення ділянки мережі на резервну лінію вручну, або за допомогою моторного приводу. Поворотна рукоятка прямого управління забезпечує блокування у стані ВИМК.

Рубильник 3-полюсний, реверсивний, модульний, з поворотною ручкою виробництва фірми Hager.
— Забезпечує вмикання та вимикання, а так само перемикання двох навантажень. З положенням «О», коли усе відключене.
— Застосовується для перемикання споживачів (навантажень) в схемах резервного живлення. Перемикання на резервне живлення від генератора або іншого альтернотівного джерела живлення.

Виробник: Hager

Займане місце (17,5 мм модулів): 5

Кількість займаних модулів: 5

Кількість полюсів: 3P

Кількість фаз: 3

Максимальний струм, А: 20А

Наявність блокування: Механічне блокування

Номінальний струм, А: 20А

Робоча температура, °С: 0...+45°С

Розташування ручки: Передня

Ручка у комплекті: З ручкою

Ступінь пиловологозахисту, IP: IP20

Схема перемикання: 1-0-2

Тип виконання: Модульний

Тип перемикання: Перекидний

Тип пристрою: Рубильник

Фазність: Трифазний
