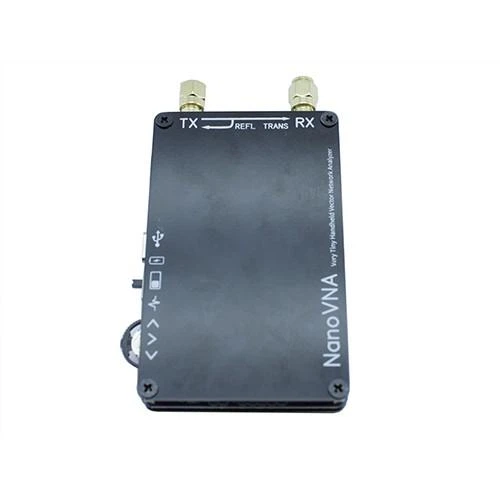

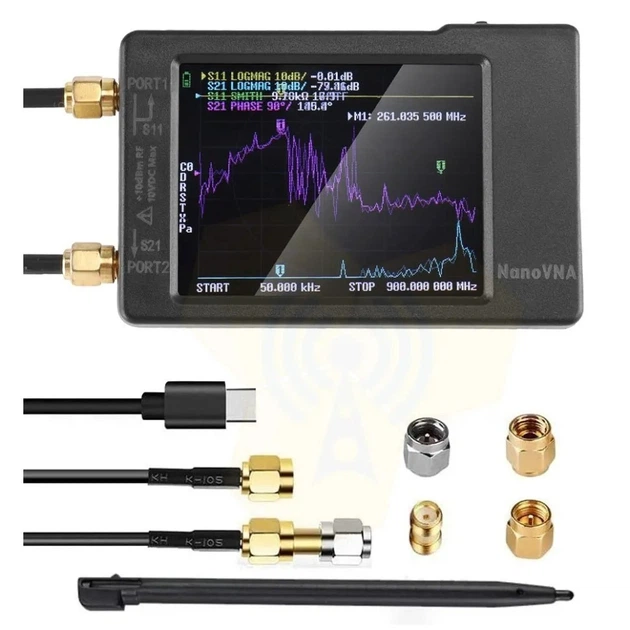

Векторний аналізатор ланцюгів 2.8" NanoVNA 50кГц - 900МГц АЧХ КСВ

Векторний аналізатор ланцюгів NanoVNA являє собою потужний і компактний пристрій для аналізу параметрів різних електричних ланцюгів. Модель NanoVNA обладнана двома каналами (CH0 TX і CH1 RX), що дає змогу проводити вимірювання передавача і приймача. Пристрій оснащений 2,8-дюймовим кольоровим рідкокристалічним дисплеєм з роздільною здатністю 320 x 240 пікселів, що забезпечує чітке відображення результатів вимірювань.

NanoVNA пропонує широкий діапазон робочих частот від 50 кГц до 900 МГц, що робить його універсальним інструментом для аналізу сигналів різних пристроїв. Сенсорний дисплей керується резистивним сенсором, забезпечуючи зручність у використанні.

Пристрій оснащений гніздами SMA "мама" для під'єднання зовнішніх антен або кабелів. Векторний аналізатор забезпечує точність вимірювань, динамічний діапазон і низьку нестабільність частоти.

Характеристики:

• Модель: NanoVNA
• Кількість каналів: 2 (CH0 TX і CH1 RX)
• Дисплей: 2,8-дюймовий кольоровий LCD
• Роздільна здатність дисплея: 320 x 240 пікселів
• Сенсор дисплея: Резистивний
• Гніздо живлення: USB Type-C
• Діапазон робочої частоти: 50 кГц - 900 МГц
• Динамічний діапазон: 70 дБ (50 кГц - 300 МГц), 50 дБ (300 МГц - 600 МГц), 40 дБ (600 МГц - 900 МГц)
• Рівень на високочастотному виході: -13 дБм (максимум -9 дБм)
• Порт КСВ (SWR): <1,1
• Кількість точок сканування: 101 (фіксована)
• Показує: АЧХ, КСВ (SWR), фазу, затримку, діаграму Сміта
• Нестабільність частоти: <0,5 ppm
• Розміри: 86 x 54 x 11 мм
• Вага комплекту: 150 г
