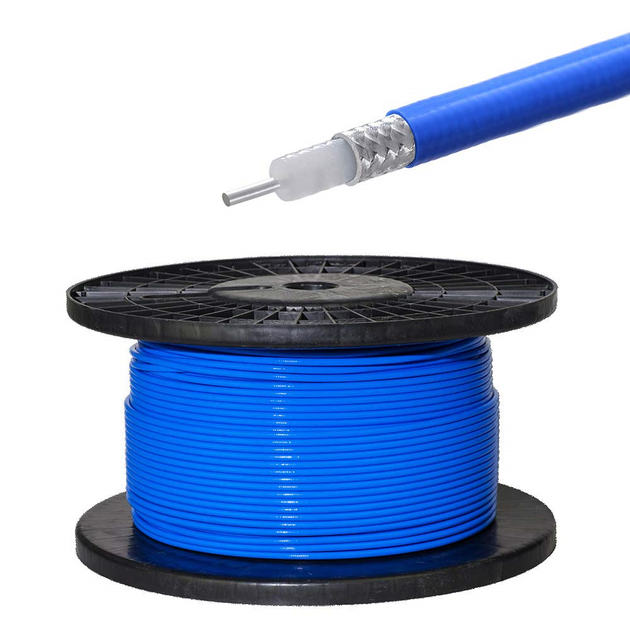

Кабель RG 402 - це напівжорсткий коаксіальний кабель з хвильовим опором 50 Ом.
Інші назви даного кабелю: M17/130-RG402, Mil-C-17/130, SSF-141, SF-141, LX-50-141.
Він широко використовується в різних додатках, що вимагають високої частоти і стабільності сигналу, як-от радіочастотні (RF) і мікрохвильові системи, антени, системи радіоелектронної боротьби (РЕБ) і розвідки (РЕР), тестове обладнання та телекомунікації. Внутрішня жила кабелю RG 402 зроблена з посрібленої міді, в якості внутрішньої ізоляції використовується політетрафторетилен (PTFE), обплетення кабелю зроблено з лудженої оловом міді, а зовнішня ізоляція - з фторованого етилен-пропілену (фторопласт, FEP), що забезпечує чудові електричні характеристики і мінімальні втрати сигналу. Цей кабель може використовуватися як альтернатива кабелям 50-3, LMR 195, RG 58, RG 142, RG 223, RG 400, RG 141, SF 141, d5 в залежності від конкретних вимог до характеристик і застосувань. Ціна вказана за 1 метр.
Характеристики:
- Діаметр внутрішньої жили: 0.94 ± 0.01 мм
- Матеріал внутрішньої жили: Посріблена мідь
- Діаметр внутрішньої ізоляції: 3.00 ± 0.05 мм
- Матеріал внутрішньої ізоляції: PTFE
- Обплетення: 96*0.12 мм
- Матеріал обплетення: Луджена мідь
- Діаметр обплетення: 3.58 мм
- Діаметр зовнішньої ізоляції: 4.30 ± 0.10 мм
- Матеріал зовнішньої ізоляції: FEP
- Ємність: 95 ± 5 пФ/м
- Хвильовий опір: 50 ± 2 Ом
- Коефіцієнт швидкості: 0.7
- Мінімальний радіус вигину: 40 мм
- Максимальна напруга (середня квадратична): 2000 В
- Максимальна частота: 6000 МГц
- Температурний діапазон: від -40°C до +200°C
Загасання на різних частотах за температури 20°C, допустима похибка 15%:
- 400 МГц: 25 dB/100 м
- 900 МГц: 38 dB/100 м
- 1000 МГц: 42 dB/100 м
- 1800 МГц: 56 dB/100 м
- 2000 МГц: 58 dB/100 м
- 3000 МГц: 75 dB/100 м
- 4000 МГц: 91 dB/100 м
- 5000 МГц: 96 dB/100 м
- 6000 МГц: 110 dB/100 м
