Контролер заряду сонячної батареї 12/24В 30А з дисплеєм та USB PWM
Даний контролер для сонячних панелей призначений для автоматичного заряду і розряду акумуляторів. Він не допускає перерозряду і глибокого їх розряду, оскільки це негативно позначається на роботі акумуляторів. Контролер автоматично визначає напругу акумуляторів і підлаштовується під нього. Тип акумуляторів можна встановити в налаштуваннях
Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда.
Особливості контролера:
1. В схемі використовується промисловий контролер.
2. Великий рідкокристалічний екран.
3. Всі параметри, що настроюються.
4. Інтелектуальний триступеневий керований ШІМ зарядки.
5. Захист від короткого замикання і обриву ланцюга навантаження.
6. Захист від зворотного розряду і перезаряду акумуляторів.
7. Струмовий захист на комплементарних парах MOSFET.
8. Малий нагрів компонентів пристрою.
9. Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21
Контролер може працювати з наступними типами акумуляторів:
- Гелеві.
- Кислотні необслуговувані (герметичні).
- Кислотні обслуговуються.
- Залізо-літієві.
- Літій-іонні
Контролер KW1230 для ефективної і безпечної зарядки акумулятора від сонячної батареї, а також подальшого живлення різних пристроїв від нього.
Характеристики:
- Тип: 3-ступінчастий контролер ШІМ
- РК-дисплей для виводу інформації про роботу системи
- Можливість налаштування граничної напруги заряду, розряду і т. д.
- Робоча напруга: 12/24 В (автовизначення)
- Номінальний робочий струм: зарядки - 30 A, живлення від акумулятора - 10 А
- Максимальна потужність панелі: при акумуляторі 12 В - 23 В 390 Вт, при 24 В - 46 В 780 Вт
- 2 USB роз'єми 5 В для зарядки гаджетів, струм до 2.5 А
- Захист від перевантаження, короткого замикання, перезаряду/перерозряду акумулятора, неправильної полярності підключення до контролера (з останнім все одно потрібно бути дуже обережним)
- Власне споживання: 10 мА
- Робоча температура: -35~60°C
- Розмір: 13.3 х 7 х 3.5 см
- Вага: 135 г

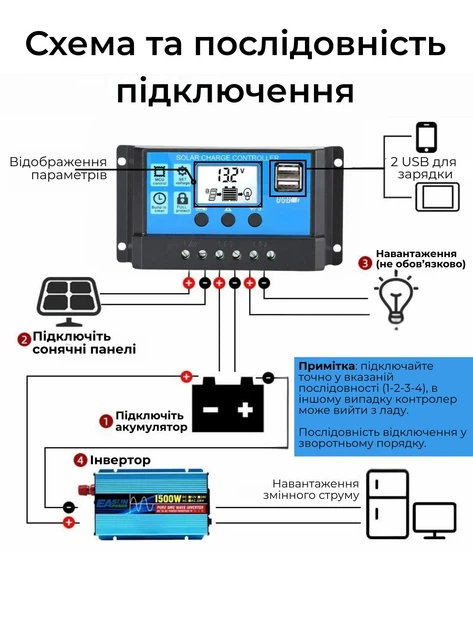

ПІДКЛЮЧЕННЯ СИСТЕМИ
1. Підключити аккумулятор до регулятора заряду-плюс і мінус.
2. Підключіть фотомодуль до регулятора плюс і мінус.
3. Підключити споживач до регулятора заряду плюс мінус.
4. Відключати в зворотньому порядку
ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ
1. Перед першою установкою переконайтеся, що аккумулятор має достатню напругу, щоб контролер міг розпізнати тип аккумулятора.
2. Кабель аккумулятора має бути якомога коротшим, щоб мінімізувати втрати.
3. Регулятор заряду підходить лише для регулювання сонячних модулів. Ніколи не підключайте інший джерело заряджання до регулятора заряду.
4. Для 12В акумуляторів - напруга панелей повинна бути в діапазоні 12-24В. Для 24В акумуляторів напруга панелей повинна бути в діапазоні 24-48В,
В комплекті
- Контролер
- Інструкція на англ. мові
- Коробка
