Реле напруги 3-ф РНВП-311М

Реле напруги РНПП-311М призначене для захисту трифазних споживачів від основних видів аварії в електричній
мережі . , час спрацьовування. Максимальний струм: Cos φ = 1,0 5 А, підключення навантаження через пускач Габарити: 2 модулі типу S Напруга живлення: 220/380В. Вага: 0,1 кг

РНВП-311М призначено:
для контролю допустимого рівня напруги;
для контролю правильного чергування та відсутності злипання фаз;
для контролю повнофазності та симетричності напруги мережі (перекосу фаз);
для відключення навантаження при неякісному напрузі мережі;
для контролю мережевої напруги після вимкнення навантаження та автоматичного включення її після відновлення параметрів напруги;
для відображення аварії у разі виникнення аварійної ситуації та відображення наявності напруги на кожній фазі.
РНВП-311М здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порога спрацьовування за напругою, часу АПВ та часу затримки спрацьовування захисту), вибору контрольованої напруги мережі (400 або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову включає навантаження через АПВ.
РНВП-311М працює в різних режимах:
– контроль мінімальної/максимальної напруги;
- Контроль мінімальної напруги; - Контроль максимальної напруги;
- Контроль наявності фаз; - контроль неправильного чергування та наявності злипання фаз;
- Контроль перекосу фаз.
Контроль наявності фаз зберігається у будь-якому режимі роботи. У всіх режимах роботи виріб спрацьовує при обриві фаз або зниження напруги нижче 100 B на одній або декількох фазах за фіксований час 0,2 с.

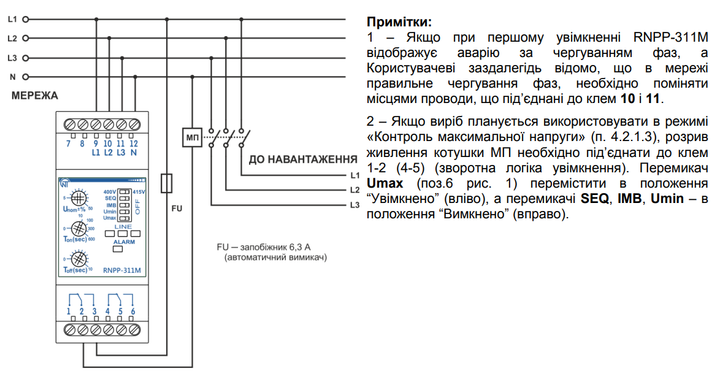

Виріб на виході має дві групи незалежних вихідних перекидальних контактів (1-2-3, 4-5-6). У «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключено) контакти 1-2 (4-5) замкнуті, а контакти 2-3 (5-6) розімкнуті. через контакти 1-2 (4-5), за винятком режиму "Контроль максимальної напруги", в якому виріб працює зі зворотною логікою включення.
Переваги
Просте налаштування;
Підключення через пускач;
Компактний розмір;
Перекидний контакт
Сфера застосування
Для контролю фазових та лінійних напруг у трифазній мережі;
Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій у трифазній мережі, наприклад: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
Ідеально підходить для захисту холодильних та вентиляційних установок.
Основні можливості
контролю дозволеного рівня чинного значення напруги;
контроль правильного чергування фаз та відсутності їх злипання;
Контроль повнофазності та симетричності мережевої напруги;
Вимкнення навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов спрацьовування;
контроль якості напруги мережі після відключення навантаження та її автоматичне включення після відновлення параметрів напруги;
Можливість вимкнення захисних функцій.

Номінальна лінійна/фазна напруга живлення мережі, В 400/230, 415/240
Частота мережі, Гц 45 – 65
Діапазон регулювання порога спрацьовування за максимальною/мінімальною напругою живлення, у відсотках від номінальної напруги 5 – 50
Діапазон регулювання часу спрацьовування захисту, – 10
Діапазон регулювання часу АПВ, з 0 – 600
Фіксована затримка спрацьовування за мінімальною напругою, з 12*
Час спрацьовування при обриві однієї з фаз, с, не більше 0,2
Час готовності при подачі напруги живлення, не більше 0,2 **
Величина визначення перекосу фаз, 30
Гістерезис по напрузі, В 5 – 6
Гістерезис по перекосу фаз, В 5 – 6
Точність визначення порогу спрацьовування по напрузі, В, не більше 3
Точність визначення перекосу фаз, %, не більше 2
Потужність (під навантаженням), Вт, не більше 1,2
Максимальний комутуючий струм вихідних контактів, А 5
Ступінь захисту лицьової панелі IP40 Ступінь захисту
клемника IP20
Клас захисту від ураження електричним струмом II
Кліматичне виконання УХЛ 3.1
Допустима ступінь забруднення II
Категорія перенапруги II
, В 450
Номінальна імпульсна витримана напруга, кВ 2,5
Перетин проводів для підключення до клем, мм 0,5 – 1,5
Момент затяжки гвинтів клем, Н*м 0,4
Маса, кг, не більше 0,100
Габаритні розміри, H* B*L, мм 90,2*36*64,5

* якщо аварія виникла за мінімальною напругою, фіксований час спрацьовування виробу становить 12 с, за умови, що перемикачі Umax та Umin знаходяться у лівому положенні. За будь-якої іншої комбінації перемикачів Umax та Umin виріб спрацьовує через час затримки, заданого Користувачем ручкою Тoff(sec). Якщо протягом цього часу (12 с) станеться інша аварія, наприклад, за максимальною напругою, виріб спрацьовує за найменшим періодом – через час затримки, заданого Користувачем, або через час, що залишився від 12 с.

** під час роботи в режимі «Контроль максимальної напруги» час готовності становить 0,3 с.
