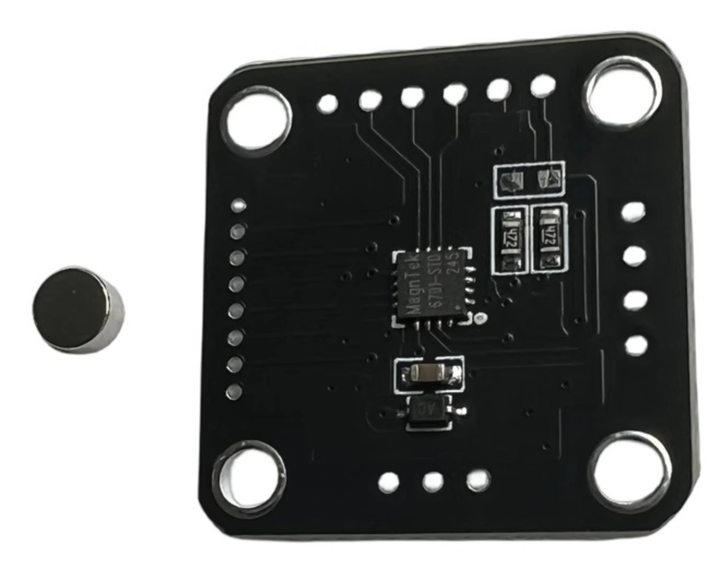

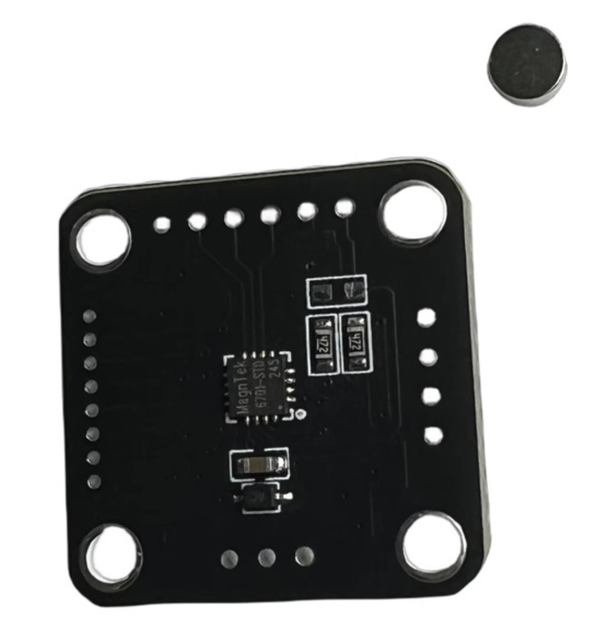

MT6701QT – I2C модуль магнітного датчика кута повороту 14-біт енкодер MagnTek (AS5600)

MT6701QT – це нове покоління мікросхем магнітних кутових енкодерів компанії MagnTek, заснованих на принципі диференціального зондування Холла. MT6701QT сприймає складову магнітного поля, перпендикулярну поверхні мікросхеми, при обертанні 1 пари радіальних магнітів, намагнічених полюсами на поверхні мікросхеми.
MT6701QT видає кутовий сигнал від 0 до 360 °. Крім інкрементальних виходів ABZ/UVW та аналогових/ШИМ виходів абсолютного кута, MT6701QT також забезпечує 14-бітові цифрові кутові виходи через інтерфейс I2C/SSI. Крім вимірювання кута повороту MT6701QT також надає вихід "push" для забезпечення функціональності однокристальної кнопки (поворот + натискання).

- Заснований на диференціальній технології Холла, забезпечує абсолютний вимір кута від 0 ° до 360 °.
- Робоча напруга 3,3~5,0 В, робоча температура -40°C~125°C
- Відхилення лінійності <±1° у типових умовах, <±1,5° у всьому діапазоні температур.
- Системна затримка не більше 5 с, підтримується швидкість обертання до 55 000 об/хв.
- Забезпечує інтерфейс I²C/SSI для зчитування 14-бітових кутових даних із мікросхеми.
- Інкрементний вихід ABZ підтримує будь-яку роздільну здатність від 1 до 1024 ліній.
- Інкрементний вихід UVW підтримує 1-16 довільних полюсів.
- Забезпечує 12-бітовий ШІМ-вихід або аналоговий вихід (12-бітовий ЦАП).
- Виділений вихід виявлення натискання (чутливий до зміни магніту та кроку мікросхеми), що дозволяє реалізувати однокристальний кнопковий додаток
- Вбудована пам'ять EEPROM, можливість повторного програмування >1000 разів
