INA3221 не тільки контролює падіння напруги на шунті та напругу живлення шини, але й забезпечує програмований час переходу та режими розрахунку середнього значення для цих сигналів. INA3221 забезпечує критичні та попереджувальні сигнали для виявлення широкого спектра умов перевищення діапазону, що програмуються на кожному каналі.
INA3221 вимірює струм на шині, який змінюється від 0 до +26 В. Пристрій живиться від одного джерела живлення 2,7...5,5 зі споживаним струмом 350 мкА (типовий). INA3221 розрахований працювати в діапазоні температур від -40°C до +125°C. I2C- і SMBUS-сумісний інтерфейс має чотири програмовані адреси.
Особливості:

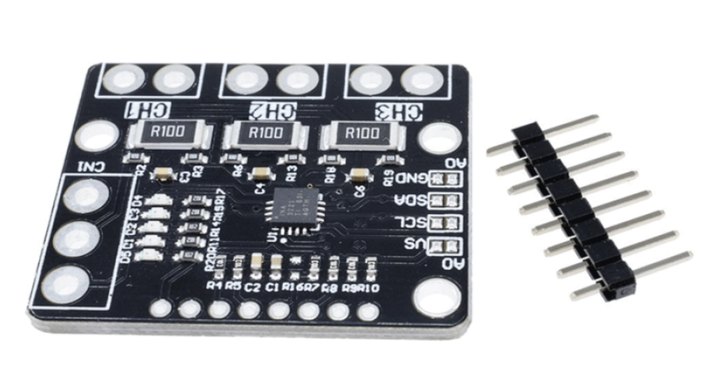

Триканальний моніторинг з відповідним напруженням шини
Струмовимірювальний резистор 0,1 Ом 1% 2 Вт.
Чутлива напруга до 26 з точністю ±8 мВ.
Вимір струму до ±1,638A з точністю ±0,4мА.
Розмір друкованої плати: 38*32 мм.
Вага (без штирьків): 4,4 г.
Модуль може бути обраний за допомогою перемичок, використовуючи 4 адреси I2C: 0x40, 0x41, 0x44, 0x45.
Триканальний з різною напругою шини.
Резистор 0,1 Ом 1% 2 Вт визначення струму.
Цільова напруга до +26 В, з роздільною здатністю ±8 мВ.
До +26 В цільової напруги, з роздільною здатністю ±8 мВ. До ±1,638A вимірювання струму, з роздільною здатністю ±0,4 мА.
Розмір: 38*32 мм.
Вага друкованої плати (без заголовка та клемної колодки): 4,4 г.

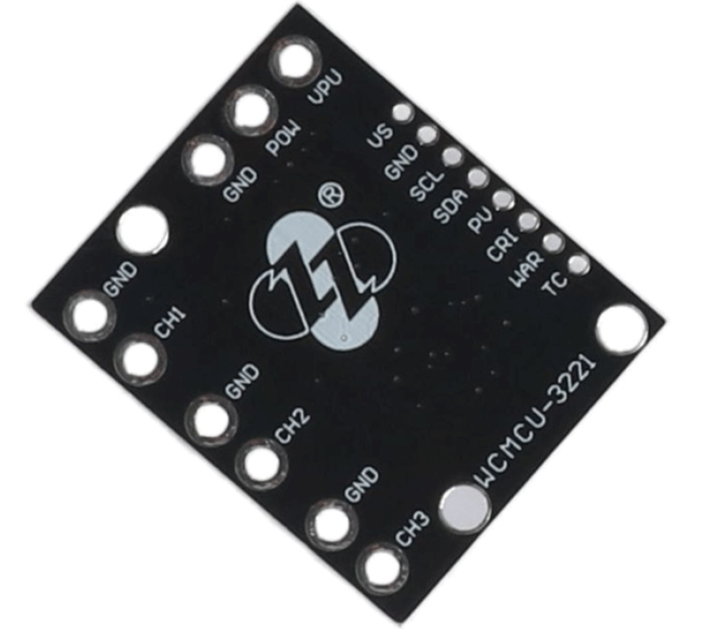

Ця плата/чіп використовує 7-бітові адреси I2C 0x40, 0x41, 0x44, 0x45, що вибираються перемичками.
