АЦП модуль, 16-біт ADS1115 I2Cс

Для мікроконтролерів без аналого-цифрового перетворювача або за потреби використання більш точного АЦП ADS1115 забезпечує 16-бітну точність при 860 відліках в секунду за інтерфейсом I2C. Мікросхема може бути налаштована як 4 канали одностороннього введення або два диференціальних канали. Приємним бонусом є наявність програмованого підсилювача коефіцієнта посилення (до x16), що дозволяє збільшити малі односторонні/диференціальні сигнали до повного діапазону. Нам подобається цей АЦП тим, що він може працювати від 2В до 5В за харчуванням/логікою, може вимірювати великий діапазон сигналів і дуже простий у використанні. Це відмінний 16-бітний перетворювач загального призначення.

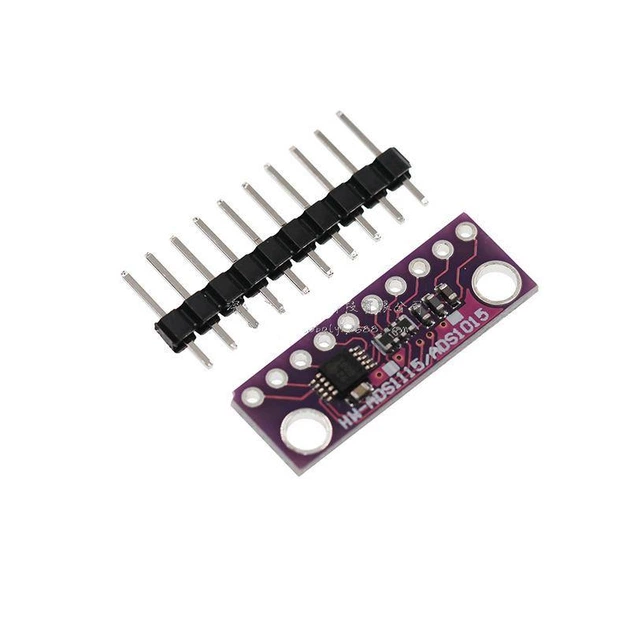

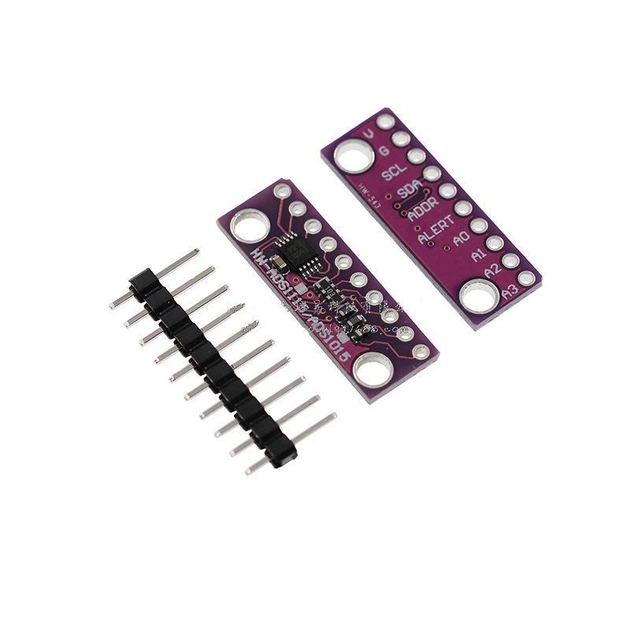

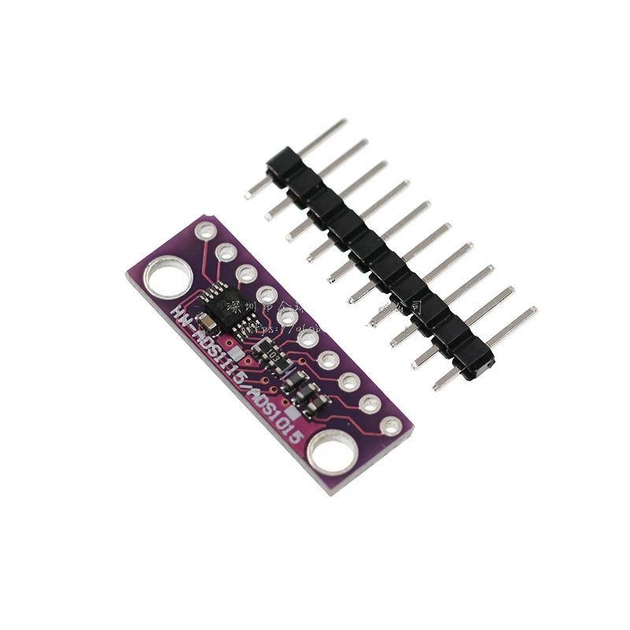

Чіп досить маленький, тому він поставляється на розривній платі з феритами, щоб зберегти AVDD та AGND у спокійному стані. Інтерфейс здійснюється через I2C


Широкий діапазон напруги живлення: від 2,0 В до 5,5 В.

Низьке споживання струму: безперервний режим: всього 150 мк однократний режим: автоматичне вимкнення

Програмована швидкість передачі: від 8sps до 860sps

Внутрішня опорна напруга з малим дрейфом

Внутрішній осцилятор

Внутрішній pga

Інтерфейс i2c: адреси з можливістю вибору контактів

Чотири односторонні або два диференціальні входи

Програмований компаратор

Ця плата/чіп використовує 7-бітові адреси i2c в діапазоні 0x48-0x4b, що вибираються за допомогою перемичок.
