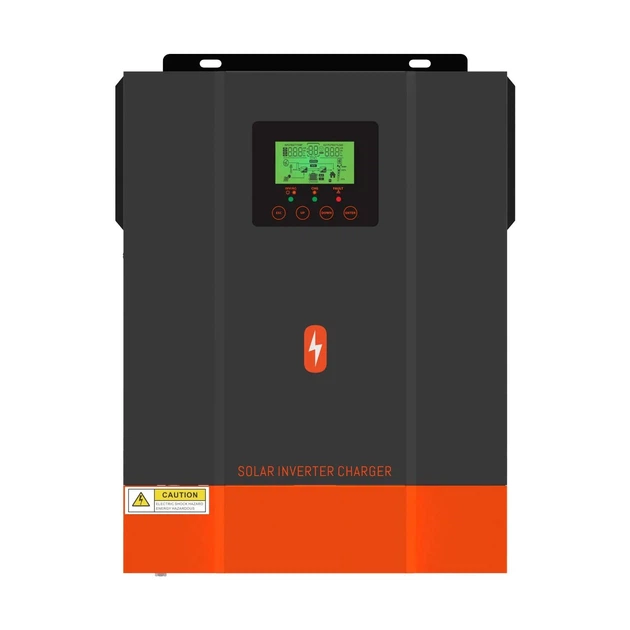

Гібридний інвертор PowMr Solar 3000W POW-HVM3.2H-24V-N, 24 В, 3000 Вт (безперебійник, UPS, ДБР)

Артикул: ART-15207

Гібридний інвертор PowMr Solar 3000W POW-HVM3.2H-24V-N, 24 В, 3000 Вт (безперебійник, UPS, ІБП) — це гібридний інвертор для створення домашньої солнечної електричної станції з автономним або безперебійним електропостачанням. Він дозволяє живити навантаження від сонячних батарей і мережі, що складається з контролера заряду АКБ, однофазного інвертора DC-AC та блоку управління. Інвертор оснащений РК індикатором, світлодіодами та кнопками для налаштування. Він працює з АКБ на 24 В і підтримує навантаження до 3000 Вт. Напруга на виході — 230 В з частотою 50 Гц і правильною синусоїдою. КПД - 94%. Інвертор дозволяє вибирати пріоритети живлення (сонце/мережа/АКБ) та зарядки (мережа/сонце). Є захист від переполюсування, перегріву, короткого замикання та перевантаження. Для заряджання АКБ використовують MPPT контролери, що забезпечують високий КПД. Максимальний струм заряду від обох джерел - 80А. Рекомендується використовувати сонячні батареї з напругою до 400 В. Інвертор підтримує різні типи АКБ: гелеві, кислотні, LiFePO4 та Li-ion. Сертифікований для продажу у країнах ЄС (CE).

Технічні характеристики:

• Максимальна недовготривала вихідна потужність - 3000 Вт/3200 В*А;
• Рекомендована номінальна довготривала потужність -> 2200 Вт;
• Пікова потужність - 4500 Вт протягом не більше 5 с;
• Форма вихідної напруги - правильна синусоїда;
• Номінальна вихідна напруга - 230±12 В/50 Гц;
• ККД інвертора, середнє – 94%;
• Діапазон напруги вхідної мережі – 90..280 В (APS) / 170..280 В (UPS);
• Час перемикання на зовнішню мережу – 10 мс (UPS), 20 мс (APS);
• Номінальна напруга АКБ – 24 В;
• Максимальна потужність масиву сонячних батарей – 3000 Вт;
• Тип контролера заряду – MPPT, 3-х ступінчатій;
• Діапазон роботи MPPT трекера – 90..400 В*;
• Рекомендована номінальна напруга масиву сонячних батарей - 240 В (MPP);
• Максимальна напруга масиву сонячних батарей у режимі холостого ходу – 400 В;
• Максимальний струм заряду від мережі – 60 А;
• Максимальний струм заряду сумарно від мережі + від сонячних батарей – 80 А;
• Підтримка АКБ типів – AGM, GEL, LiFePO4, Li-ion (в режимі користувацьких налаштувань);
• Перетин проводів, підключених до інвертора від АКБ – 16 мм²;
• Перетин проводів, підключених до інвертора від сонячних батарей – 6 мм²;
• Перетин проводів, підключених до інвертора по 220В – 4 мм²;
• Потреблена потужність – < 35 Вт;
• Діапазон робочих температур – -10..+50 ºC;
• Допустима вологість повітря - 5..95 % (без випадання конденсату);
• Габаритні розміри – 357х273х95 мм;
• Вес нетто – 5,4 кг.

Розглянемо докладніше аспекти роботи гібридного інвертора. В інверторі передбачено три пріоритети харчування навантаження, які може вибрати користувач (пункт №1 у меню):

• USB  (utility-solar-battery), встановлений на заводі за замовчуванням. Живлення навантаження здійснюється в першу чергу від вхідної мережі. Якщо вхідної мережі немає, то навантаження живиться від енергії, що генерується сонячними батареями, а якщо її недостатньо, то живлення навантаження відбувається від енергії, що зберігається в АКБ до моменту їх розряду або відновлення зовнішньої мережі.
• SUB  (solar-utility-battery), найцікавіший режим з точки зору економії споживання від РЕС. Енергія, що генерується сонячними батареями, використовується для живлення навантаження в першу чергу. Якщо енергії, що генерується батареями, недостатньо, то навантаження живиться від вхідної мережі РЕС. Живлення навантаження буде здійснюватися від енергії, що зберігається в АКБ, у разі якщо вхідної мережі немає, а енергія сонячних батарей також відсутня або недостатня за потужністю.
• SBU  (solar-battery-utility). Енергія, що генерується сонячними батареями, використовується для живлення навантаження в першу чергу. Якщо енергії, що генерується батареями, недостатньо, то навантаження живиться від енергії, що зберігається в АКБ. Живлення навантаження буде здійснюватися від вхідної мережі РЕС у разі, якщо енергії солнечних батарей недостатньо, а запаси енергії в АКБ досягли рівня розряду (налаштовується користувачем у меню).

Варіант «SUB» цікавий тим, що в солнечний період дозволяє заощадити споживання від РЕС і за певних умов навіть взагалі нічого не споживати від РЕС на якийсь період. Варіант «USB» цікавий тим, кому потрібне безперебійне електропостачання, не дивлячись на економію споживання від РЕС. У випадку, якщо у вас автономна СЕС, це налаштування не є принциповим, оскільки в будь-якому режимі інвертор спочатку спробує працювати від енергії Сонця, а потім переключитися на АКБ.

Крім пріоритету живлення навантаження, в інверторі можна налаштувати пріоритет зарядки АКБ (пункт №16 у меню):

1. CSO  (charge solar) – насамперед зарядка АКБ відбувається від енергії сонячних батарей. Якщо сонячні батареї нічого не генерують, то заряджання відбувається від зовнішньої мережі.
2. SNU  (solar & utility) - встановлення на заводі за замовчуванням. Заряджання АКБ здійснюється одночасно від зовнішньої мережі та енергії, що генерується сонячними батареями.
3. OSO  (only solar) – зарядка АКБ здійснюється тільки від енергії, що генерується сонячними батареями, незалежно від наявності або відсутності вхідної мережі.

Ще хочемо звернути ваше увагу, що в налаштуваннях інвертора можна настроїти максимальний струм заряду від зовнішньої мережі та сумарний максимальний струм (!) заряду від зовнішньої мережі та солнечного контролера заряду (тобто окремо струм заряду від сонячного контролера налаштувати не можна, тільки опосредковано!). При цьому необхідно враховувати, що зарядний струм АКБ типу GEL/AGM рекомендується не більше 20-25% від їхньої номінальної ємності (кожний виробник сам вказує на корпусі допустимий струм), а LiFePO4 найчастіше 30-50% від номінальної ємності. При перевищенні цих значень відбувається прискорене старіння АКБ і, як наслідок, втрата ємності або вихід з ладу набагато раніше обумовленого виробником терміну.

При експлуатації інвертора з LiFePO4 або Li-ion АКБ у меню №5 вибирається режим USE (налаштування користувачем) та налаштування параметрів заряду та розряду (пункти меню №26, 27, 29) здійснюються у ручному режимі. Для LiFePO4 рекомендується встановити такі значення:

• у пункті №26 (установка напруги основного заряду) – 28,4…29,2 В;
• у пункті №27 (установка напруги плаваючого заряду) – 27,2 В;
• у пункті №29 (установка напруги вимкнення живлення навантаження при роботі інвертора від АКБ через його розряд) – 24,0...24,4 В.
