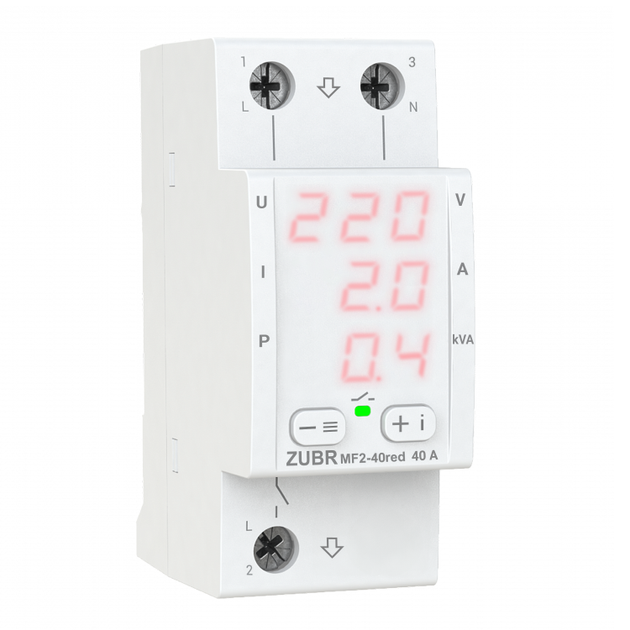

Мультифункціональне реле ZUBR MF2-40

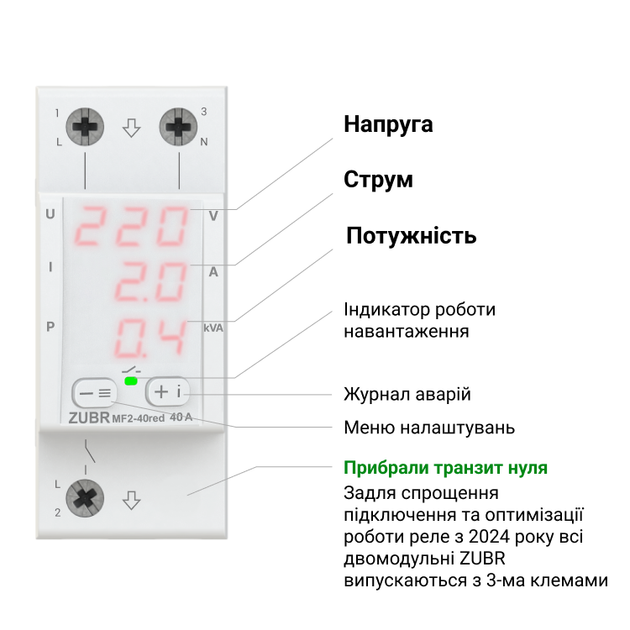

Багатофункціональне реле ZUBR MF2 red має компактний корпус шириною 2 модулі. Завдяки трьом цифровим екранам одночасно відображає значення напруги, струму та потужності, що дуже зручно при контролі всіх параметрів одночасно. У режимі очікування можна налаштувати яскравість екрана. У реле ZUBR MF2 red широкий функціонал, який поєднав у собі: функції ZUBR CV2, контроль струму та потужності ZUBR MF, а також можливість поглиблених налаштувань меж струму.

Оскільки сучасний щит уже включає нульову шину, наявність транзиту нуля в пристрої перестало бути актуальним. З 2024 року всі двомодульні реле напруги підключатимуться за допомогою трьох клем.

Висока точність вимірювання напруги та струму завдяки алгоритму TrueRMS
TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Журнал аварійних спрацьовувань на 100 значень
Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацювання захисту від перегріву).

Затримка увімкнення
ZUBR MF2 red дозволяє налаштувати час затримки на увімкнення навантаження після аварії, а також час затримки відключення навантаження при перевищенні допустимих значень струму або потужності.

Від заводу в реле стоїть мінімальна затримка включення навантаження 3 сек. Залежно від типу підключеного обладнання, ви можете встановити її в діапазоні від 3 до 999 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів, рекомендується встановлювати затримку включення 2-3 хв.

Згідно з заводськими налаштуваннями, затримка відраховується з моменту стабілізації напруги. Також у налаштуваннях можна вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.

Для швидкого відновлення напруги у всьому будинку після аварійного спрацьовування встановіть ZUBR R116y для холодильної техніки, яка вимагає тривалості затримки на включення. А у MF2 red залиште затримку від заводу 3 сек.

Поглиблені налаштування для продовження терміну служби вашої техніки:
Перш ніж застосовувати поглиблені налаштування, наполегливо рекомендуємо переконатися, що верхня або нижня межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, яке терпимо до них.

1. Гистерезис — аббревиатура на экране HУS
Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить границы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование убедитесь, что напряжение отодвинулось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд — аббревиатура на экране rEP
Чтобы исключить пагубное влияние частых кратковременных срабатываний на защищаемую технику задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например, холодильника или кондиционера.
При срабатывании защиты установленное количество раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме в сети или необходимости внести изменения в настройку реле.
Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в Журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то по истечению часа реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину частых срабатываний реле.

3. Время отключения при провале напряжения
Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

Повышенная безопасность благодаря термозащите
Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом замигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Якщо захист спрацює більше 5 разів на добу, реле заблокується і напис «oht» відображатиметься постійно. Усуньте проблему перегріву і зачекайте, поки температура всередині реле опуститься нижче 60 ° С - реле підкаже про це появою на екрані точки в кінці "oht." Потім, щоб розблокувати, натисніть будь-яку кнопку реле.

Щоб переглянути температуру всередині корпусу під час перегріву, натисніть кнопку «i». Якщо перегріву немає, для перегляду температури утримуйте «i» 21 сек.

Технічні характеристики ZUBR MF2 red
Категорія продукції:Багатофункціональне реле
Струм, А:40
Спосіб монтажу:На DIN-рейку
Кількість фаз:1 ф. (230 Вольт)
Термозахист: Є
TrueRMS: Є
Проф. затримка відключення: Є
Нижня межа напруги: 120-210 В
Верхня межа напруги: 220-280 В
Номінальна потужність навантаження: 8 800 ВА Час відключення навантаження при зниженні

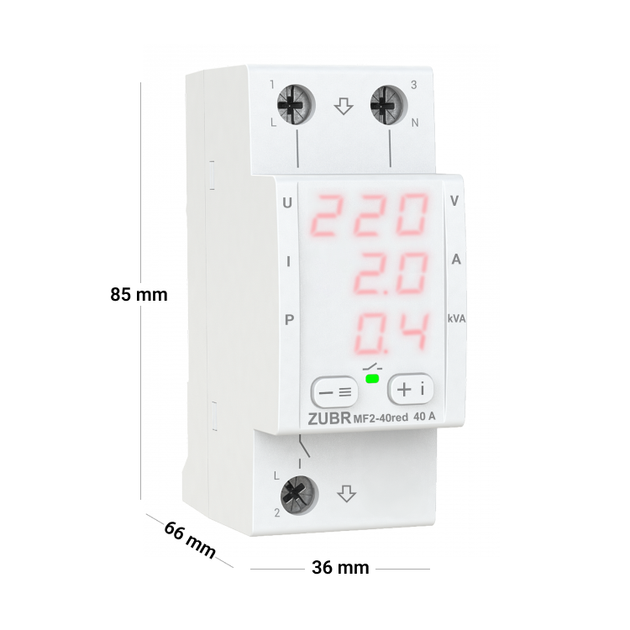

напруги: 176-210 В - 10 с, 10 с е 264 В - 0,04 с, 220-264 В - 0,5 с Основна межа струму: 0,1-40 А Обмеження активної потужності: 0,1-8,8 кВА Точність виміру сили струму: 5-50 А ± 0,1 А, 1 0 А, 0 0 А протягом 10 хв.) Час затримки включення навантаження: 3-999 з Час затримки вимикання навантаження: 0-240 с Тип реле: Поляризоване Напруга живлення: 100-420 В Перетин дроту: не більше 16 мм² Маса: 0,19 кг ±10 % Габаритні розміри (Ш х В х Г): 36 х 85 х 66 Кількість комутацій під навантаженням 0 не 0 000 циклів Ступінь захисту за ГОСТ 14254: IP20 Комплект поставки: реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
