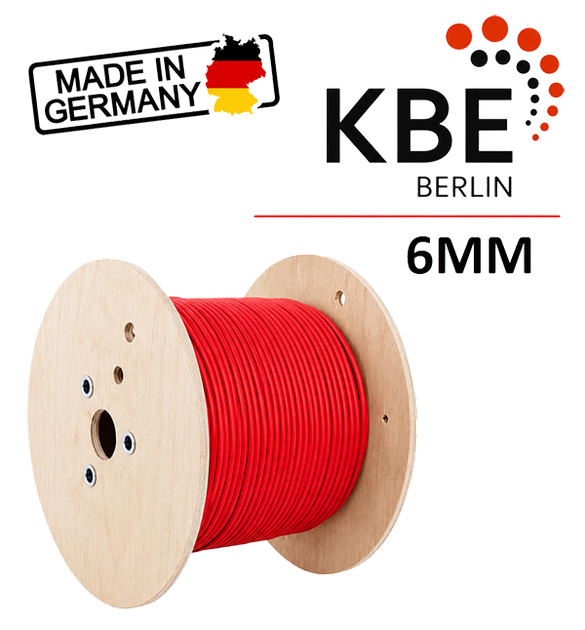

Кабель KBE SOLAR для сонячних панелей D 6 мм (Червоний)

КАБЕЛЬ KBE SOLAR ДЛЯ СОНЯЧНИХ ПАНЕЛЕЙ D 6 мм (Червоний)

Увага!!! Відріз кабелю кратно 5 м

Німецькі фотоелектричні (PV) кабелі KBE Solar DB EN 50618 H1Z2Z2-K призначені для з'єднання сонячних панелей у фотоелектричних системах (сонячних електростанціях). Ці кабелі підходять для стаційних установок: як внутрішніх, так і зовнішніх, а також у трубопроводах та для безпосереднього укладання в землю. Даний PV кабель має номінальну напругу змінного струму до 1000 В та номінальну напругу постійного току до 1500 В. Їхній робочий діапазон температур від -40 °C до + 90 °C (максимальна температура жила до + 120 °C).

З'єднання, що використовуються в ізоляції та зовнішній оболонці кабелю, без схрещування та без галогенів, тому їх називають «зшиті солнечні кабелі». Німецький кабель KBE Solar DB EN 50618 має підвійну ізоляцію, що підвищує безпеку його використання. Низький вміст речовин в оболонках кабелю, які при горінні виділяють їдкий дим, роблять його придатними для використання в тих місцях, де леткі речовини становлять опасность для життя людини в разі пожежі.

Сонячний кабель виробництва KBE пройшов наступні тести та має відповідні сертифікати:

- стійкі до озону відповідно до BS EN 50396;

- не містять галогенів під час горіння відповідно до європейських стандартів EN 50525-1;

- відповідають міждержавному стандарту CEI EN 60332-1-2 на нерозповсюдження горіння, а також щільності диму відповідно до стандарту IEC 61034-2;

- кабелі призначені для роботи при нормальній максимальній температурі проводника 90°C, але не більше 20 000 годин при температурі проводника 120°C при допустимій температурі навколишнього середовища 90°C, це обумовлено стандартом EN 50618. ВАЖЛИВО : Очікуваний період використання років.

- стійкість до ультрафіолетового випромінювання відповідно до стандарту EN 50289-4-17;

- дротова луджена мідь відповідає стандартам IEC 60228 клас 5;

Правильний вибір електричного кабелю для з'єднання сонячних модулів та їх підключення до інвертора дозволяє уникнути непотрібних втрат. Перетин кабелю впливає на опір ділянки кабелю. Кабель має бути максимально коротким. Площа поперечного перерізу кабелів, що з'єднують різні прилади, повинна бути не менше 0,15 мм² на 1 метр і на кожний ампер. Оскільки з кабелем дуже великого перерізу важко поводитися, іноді доводиться миритися з вищими втратами. Якщо частина кабелю знаходиться просто піднебіння, то він повинен бути стійким до поганих погодних умов і до ультрафіолетового випромінювання. При експлуатації в зонах підвищеного вмісту олій та речовин, кабель повинен бути маслостійким та стійким до хімічних речовин.

Сонячний кабель KBE H1Z2Z2-K поставляється у двох кольорах: червоний та чорний. Це дуже зручно при монтажі великих СЕС із безліччю стрінгів, т.к. при цьому існує мінімальна ймовірність перепутати "плюс" та "мінус". Також на ізоляції кабелю є маркування та метраж, що полегшує підрахунок фактично витраченого кабелю під час закінчення монтажу.

Виробник – німецька компанія KBE яка є одним із провідних світових виробників кабельної продукції. Офіс та виробництво знаходяться у Берліні. Весь процес виробництва здійснюється безпосередньо на підприємстві в Німеччині. Продукція має міжнародні та європейські сертифікати якості. Зверніть увагу, що KBE Elektrotechnik GmbH спеціалізується на виробництві електричних проводів та кабелів для фотоелектричної, автомобільної та побутової промисловості. З більш ніж 15 ГВт встановленої потужності KBE є одним із провідних виробників сонячних кабелів.

У жовтні 2015 року набув чинності новий європейський стандарт для солнечного кабелю: EN 50618 . Цей стандарт висуває ще більш високі вимоги, ніж існуючі та встановлені раніше TÜV специфікацією TÜV 2 PFG 1169/08.07 (PV1-F). У зв'язку з цим KBE Elektrotechnik GmbH розробили та сертифікували кабель "KBE Solar DB EN 50618 H1Z2Z2-K".

Тому нові кабелі з маркуванням "H1Z2Z2-K" забезпечують низку додаткових переваг у порівнянні зі звичайними солнечними кабелями, що мають маркування "PV1-F", а саме:
• Сертифіковано відповідно до EN 50618 (H1Z2Z2-K);
• Номінальна напруга 1500 В (замість 1000 В);
• Допускається безпосереднє укладання в землю завдяки високоякісним ізоляційним матеріалам;
• Підвищена водостійкість та кращий опір ізоляції;
• Висока механічна стабільність.

Технічні характеристики кабелю KBE Solar DB EN 50618 H1Z2Z2-K 6 кв.мм:

Характеристика	Значення
Номінальна робоча напруга,	1000АС - 1500DC
Максимальна допустима напруга,	1200АС - 1800DC
Номінальний струм	до 70 А
Переріз кабелю	6 мм²
Макс. зовнішній діаметр	6,0 мм
Загальна вага 100 м кабелю	7,5 кг
Макс. температура нагрівання	120 °С
Діапазон робочих температур	-40...90 °С
Мінімальна температура для монтажу	-25 °С
Термостійкість	до 120 ° С > 20 000 годин; до 200°С > 15 хв; до 250°С 5 сек;
Мінімальний діаметр зовнішньої ізоляції	0,53 мм
Мінімальний діаметр внутрішньої ізоляції (оболочки)	0,58 мм
Радіус вигину	4* діаметр кабелю
Діаметр одного проводника (жили)	0,31 мм
Кількість жил (5 клас)	80
Максимальний електричний опір 20°C	3,39 (Ом/км)
Матеріал живий	Гнучка луджена мідь (клас 5)
Ізоляційний матеріал	Безгалогенова зшита сполука
	Безгалогенова зшита вогнезахисна сполука
Колір ізоляції	Червоний чи чорний

Ціна вказана за 1 метр.

Артикул: 730600015060QURT
