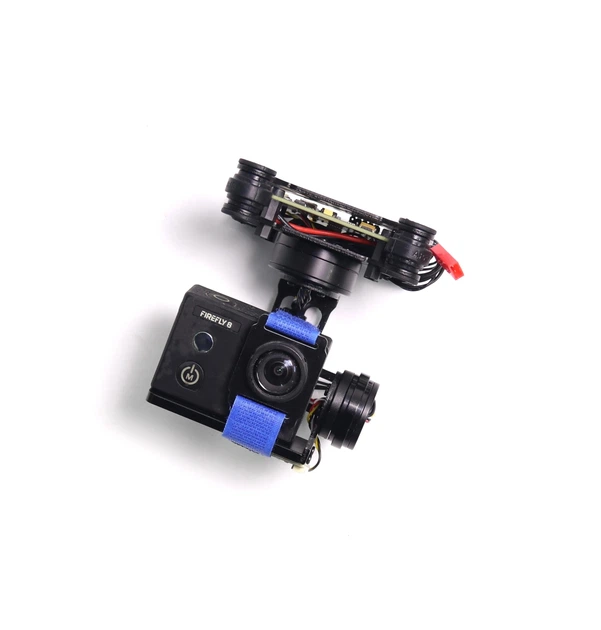

Підвіс 3-осьовий з контролером Storm32
Цей 3-осьовий безщітковий підвіс-стабілізатор призначений для забезпечення стабільного відео під час польотів FPV дронів. Він сумісний з камерами GoPro Hero 3/4 та Xiaomi Yi. Контролер Storm32 BGC 32-біт забезпечує точну стабілізацію та налаштування параметрів через PWM або I2C.
Основні характеристики:
- Кількість осей: 3.
- Конструкція: Легка та міцна, виготовлена з алюмінієвого сплаву методом ЧПУ.
- Двигуни: Три безщіткові двигуни 2804 100KV для забезпечення стабільності та точності.
- Контролер: Storm32 BGC 32-біт, прошивка o323bgc-release-v096, з вбудованими датчиками MPU6050 для стабілізації.
- Антивібраційна система: Гумові демпфери для зменшення вібрацій та покращення якості відео.
- Сумісність з камерами: GoPro Hero 3, 3+, 4 та іншими камерами схожого розміру та ваги.
- Розміри: Висота 11 см.
- Колір: Чорний.
Технічні характеристики двигунів 2804 100KV:
- Модель: 2804 100KV.
- Вага: 41,5 г.
- Діаметр статора: 28 мм.
- Конфігурація: 12N14P.
- Максимальний струм: 5A.
- Максимальна швидкість обертання: 280 об/хв.
- Рекомендоване навантаження: 200-400 г.
Технічні характеристики контролера Storm32:
- Порти двигунів: M0T0: Підключення двигуна нахилу (pitch). M0T1: Підключення двигуна крену (roll). M0T2: Підключення двигуна повороту (yaw)
- RC порт: Основний порт для пульта дистанційного керування (ПДУ). Підтримує 3 PWM-канали (RCO-2) або UART RX/TX (RC0 = UART-RX, RC1 = UART-TX). Підтримка протоколів Spektrum, S-BUS.
- RC2 порт: Додатковий порт для до 4 каналів PWM керування (RC20-3).
- Порт I2C: Для підключення внутрішнього сенсора (MPU6050).
- Порт I2C#2: Додатковий I2C порт на задній частині плати для зовнішніх сенсорів.
- IR порт: Порт для ІЧ-світлодіода для дистанційного керування камерами Sony.
- USB порт: Для з'єднання з ПК та налаштування через GUI після версії прошивки 0.46.
- Мікроконтролер: STM32F103RC, 72 МГц.
- Контролер двигуна: DRV8313 із захистом від короткого замикання та перегріву.
- Гіроскоп та акселерометр: Вбудований MPU6050 (можливість заміни на зовнішній через I2C).
- Підтримка інтерфейсів: IR-світлодіод, S-BUS (Futaba), Spektrum Satellite, PWM 7CH / PPM / Sum PPM, 3 додаткові AUX порти.
- Живлення: 9–18 В (3–4S LiPo).
- Максимальний струм приводу: 1,5 А.
- Розмір: 50×50 мм.
- Монтажні отвори: під гвинти M3, з міжцентровою відстанню 45 мм.
- Вага: 10 г.
Інструкція з монтажу:
- Встановіть демпфери на монтажну плату.
- Закріпіть плату на рамі дрону за допомогою гвинтів.
- Встановіть камеру, переконавшись, що вона правильно орієнтована.
- Підключіть живлення та увімкніть підвіс.
- Дочекайтеся стабілізації підвісу перед початком польоту.
- Перед увімкненням підвісу переконайтеся, що камера правильно закріплена та орієнтована.
- Не допускайте перевантаження підвісу, щоб уникнути пошкоджень.
- Регулярно перевіряйте стан двигунів та контролера для забезпечення безперебійної роботи.
