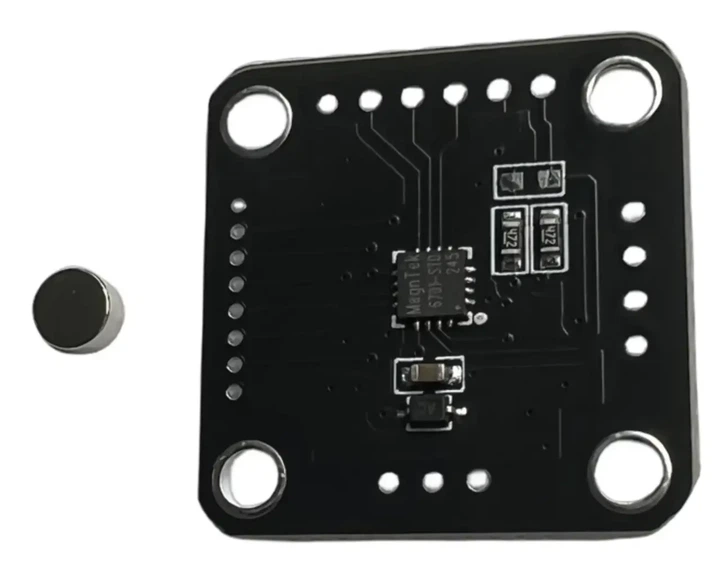

MT6701QT — це нове покоління мікросхем магнітних кутових енкодерів компанії MagnTek, що ґрунтуються на принципі диференціального зондування Холла. MT6701QT сприймає складову магнітне поле, перпендикулярну поверхню мікросхеми, під час обертання 1 пари радіальних магнітів, намагнічених полюсами на поверхні мікросхеми. MT6701QT видає кутовий сигнал від 0 до 360°. Крім інкрементальних виходів ABZ/UVW і аналогових/ШІМ виходів абсолютного кута, MT6701QT також забезпечує 14-бітні цифрові кутові виходи через інтерфейс I2C/SSI. На додаток до вимірювання кута повороту MT6701QT також надає вихід "push" для забезпечення функціональності однокристальної кнопки (поворот + натискання). - Ґрунтується на диференціальній технології Холла, забезпечує абсолютне вимірювання кута від 0° до 360°. - Робоча напруга 3,3~5,0 В, робоча температура -40 °C ~ 125 °C - Відхилення лінійності <±1° в типових умовах, <±1,5° у всьому діапазоні температур. - Системна затримка не більш ніж 5 с, підтримується швидкість обертання до 55 000 об./хв. - Забезпечує інтерфейс I2C/SSI для зчитування 14-бітних кутових даних із мікросхеми. - Інкрементний вихід ABZ підтримує будь-яку роздільну здатність від 1 до 1024 ліній. - Інкрементний вихід UVW підтримує 1~16 довільних полюсів. - Забезпечує 12-бітний ШІМ-вихід або аналоговий вихід (12-бітний ЦАП). - Виділений вихід виявлення натискання (чутливий до зміни магніту та кроку мікросхеми), що дає змогу реалізувати однокристальне кнопкове застосунок — Вбудована пам'ять EEPROM, можливість повторного програмування >1000 разів
