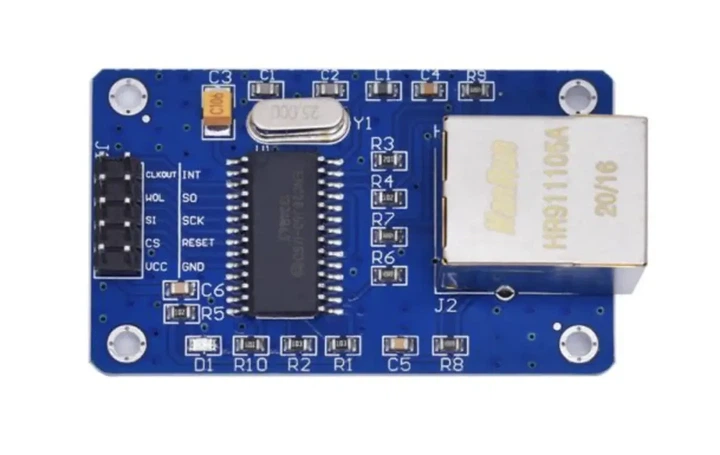

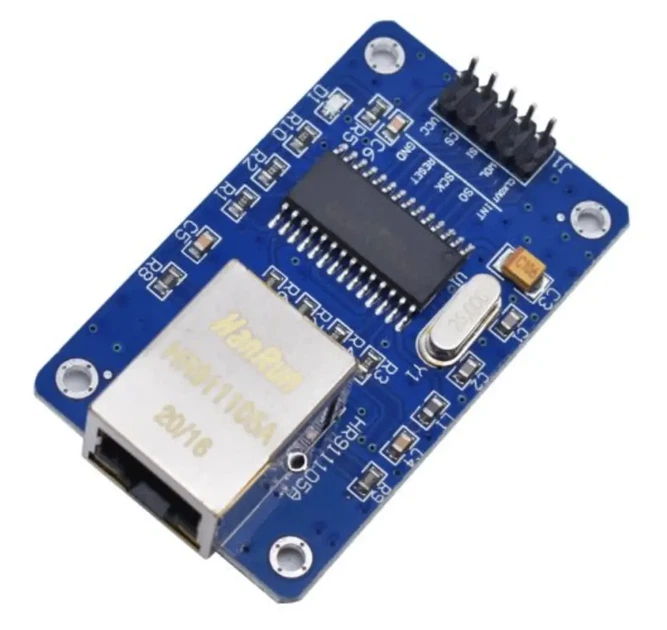

Ethernet модуль ENC28J60 SPI HR911105A мережева карта Arduino

ENC28J60 Ethernet модуль може бути безпосередньо під'єднаний до більшості типів мікроконтролерів (зокрема Arduino) за стандартним SPI інтерфейсом. Характеристики: чип ENC28J60 Ethernet, корпус SOP28 робоча частота 25 МГц SPI інтерфейс 2x6 роз'єм під'єднання до пристрою керування вбудованим роз'ємом RJ45 живлення: +3.3 В або +5 В, якщо на платі є стабілізатор AMS1117-33V розміри плати 55x36 мм Для використання модуля з бібліотекою (див. посилання нижче), потрібно під'єднати його в такий спосіб: виведення 10 Ардуїно до виведення CS модуля виведення 11 Ардуїно до виведення SI/ST модуля виведення 12 Ардуїно до виведення SCK модуля виведення 5V Ардуїно до виведення VCC модуля виведення GND Ардуїно до виведення GND модуля
