Дистанційний радіовимикач LEDTech 220V з пультом на 4 канали

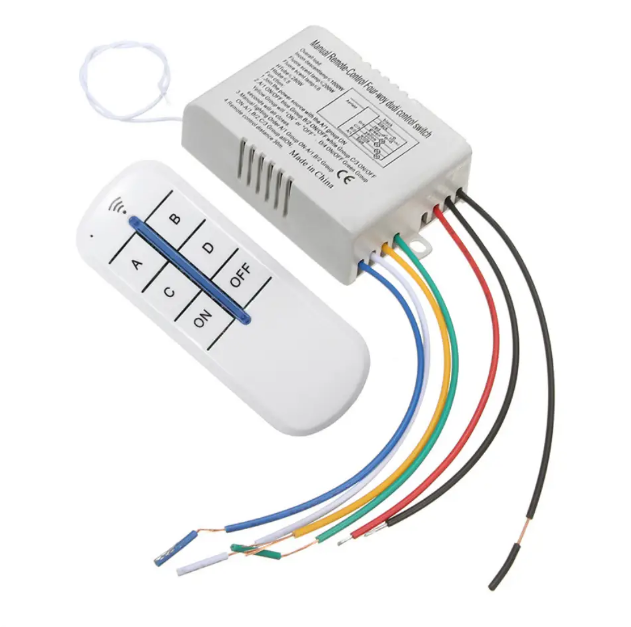

Дистанційний вимикач дозволяє керувати освітленням у приміщенні на відстані за допомогою радіосигналу. Він складається з приймального блоку та пульта дистанційного керування. Блок приймача з'єднується зі світловими приладами, а пульт дозволяє керувати блоком на відстані за допомогою радіосигналу. Вимикач має 4 сигнальні канали, що дозволяє керувати включенням різних світлових приладів на відстані за допомогою пульта. На кожний канал можна приєднати один або кілька освітлювальних приладів та приєднувати ці прилади окремо один від одного. Таким чином, у Вас є можливість регулювати рівень освітленості в приміщенні. Сигнали двох та більше вимикачів не перетинаються. Пристрій складається з пластикового розбірного корпусу. На задній кришці корпусу передбачені два отвори та два пази для монтажу.

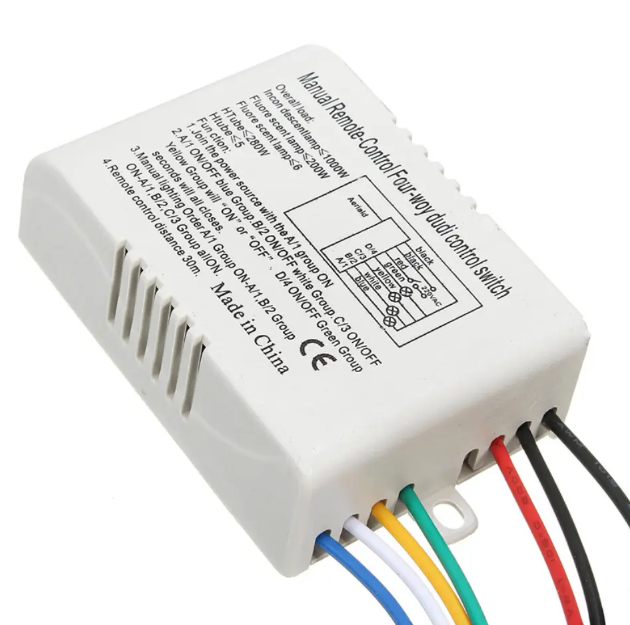

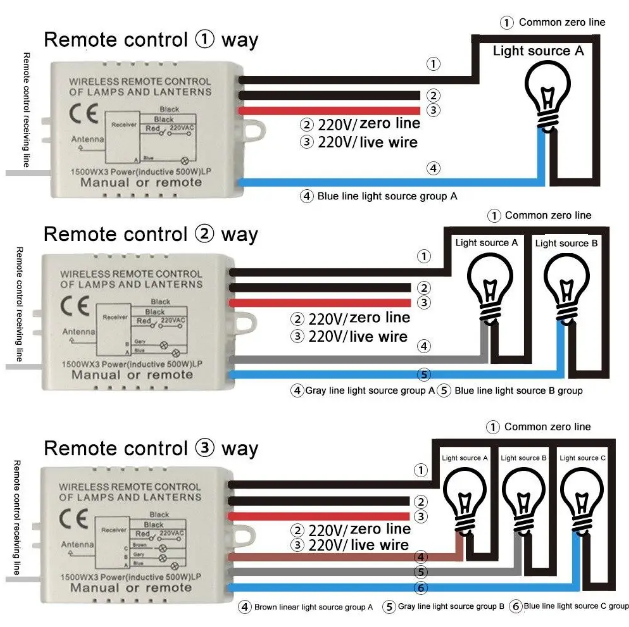

Для використання чотириканального бездротового вимикача необхідно визначити місце монтажу, потім виконати монтаж і можна розпочинати підключення. Типова схема підключення на передній частині пластикового корпусу виглядає приблизно так:

Розберемо схему:

Перший чорний провід – це загальний провідник всім каналів управління (А, B і З);
Другий чорний провід - напруга живлення 220 В;
Червоний провід – напруга живлення 220 В;
Білий провід – канал B;
Синій провід (може бути жовтим, коричневим і т.п.) - канал A;
Жовтий провід (може бути синім, коричневим і т.п.) - канал С; Зелений дріт - канал D;

Білий провід зі зворотного боку – це виведення антени радіочастотного приймача.

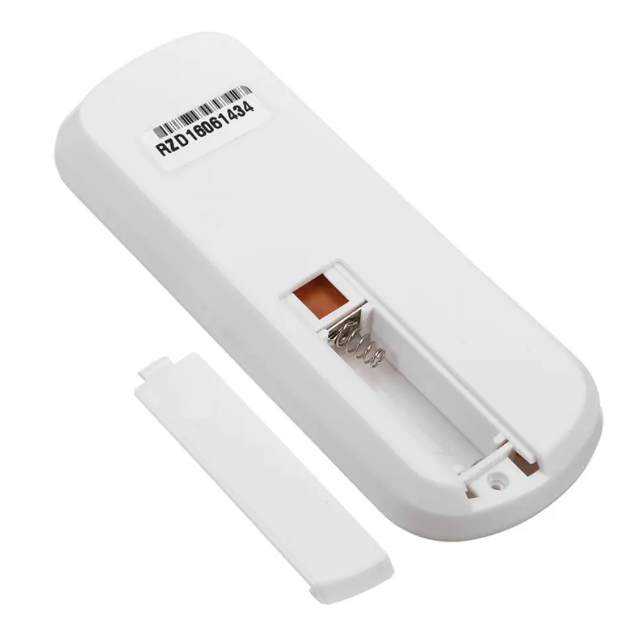

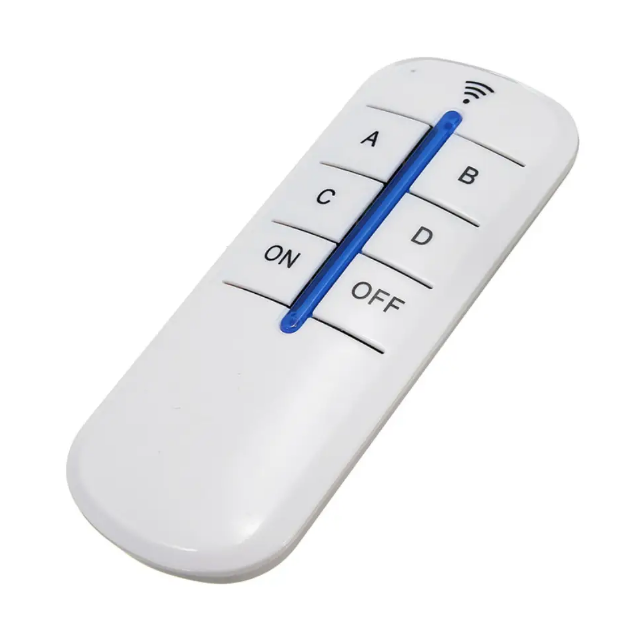

Для керування пристроєм йде радіочастотний пульт дистанційного керування із шістьма кнопками. Живлення пульта здійснюється від елемента живлення типорозміру L1028 23A 12v (є в комплекті). Пульт обладнаний 6 кнопками: A, B, C, D, ON, OFF. При натисканні на кнопку A увімкнеться канал A. При повторному натисканні на кнопку A канал вимкнеться. При натисканні на кнопку B вмикається канал B. При повторному натисканні кнопки B канал B вимкнеться. При натисканні на кнопку С буде вмикатись канал С. При повторному натисканні кнопки З канал С відключиться. При натисканні на кнопку D буде вмикатися канал D. У разі повторного натискання кнопки D канал D вимкнеться. При натисканні кнопки ON - вмикати всі канали, на OFF - вимикати всі канали.
Живлення бездротового вимикача здійснюється від побутової мережі з напругою 220 В змінного струму. Максимальне навантаження до 1000 Вт.

Комплектація:

• 4-канальний вимикач – 1 шт.
• пульт керування – 1 шт.
• батарейка – 1 шт.
