Дистанційний радіовимикач LEDTech 220V з пультом на 1 канал

Дистанційний вимикач дозволяє керувати освітленням у приміщенні на відстані за допомогою радіосигналу. Він складається з приймального блоку та пульта дистанційного керування. Блок приймача з'єднується зі світловими приладами, а пульт дозволяє керувати блоком на відстані за допомогою радіосигналу. Вимикач має 1 сигнальний канал, що дозволяє керувати включенням різних світлових пристроїв на відстані за допомогою пульта. На канал можна підключити один або кілька освітлювальних приладів та приєднувати ці прилади окремо один від одного, таким чином у Вас з'являється можливість регулювати рівень освітленості у приміщенні. Сигнали двох та більше вимикачів не перетинаються. Пристрій складається з пластикового розбірного корпусу. На задній кришці корпусу передбачені два отвори та два пази для монтажу.

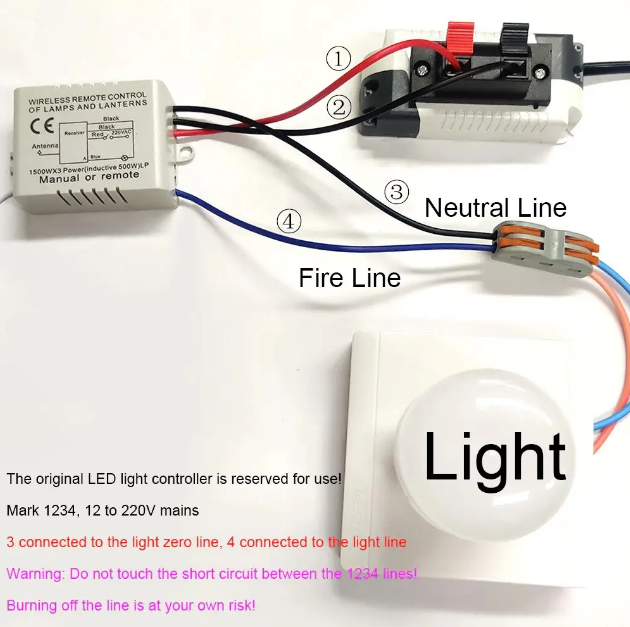

Для використання бездротового вимикача потрібно визначити місце монтажу, виконати сам монтаж та можна приступати до підключення. Схема підключення зображена значком на передній частині пластикового корпусу і виглядає так:

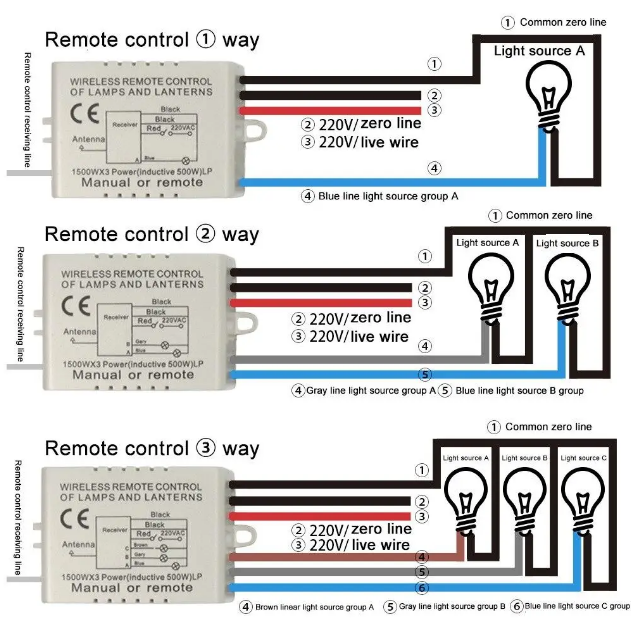

Розберемо схему 1 канального вимикача:
Перший чорний провід – це провідник каналу управління А;
Другий чорний провід - напруга живлення 220 В;
Червоний провід – напруга живлення 220 В;
Синій провід (може бути жовтим, коричневим і т.п.) - канал A;
Білий провід зі зворотного боку – це виведення антени радіочастотного приймача.

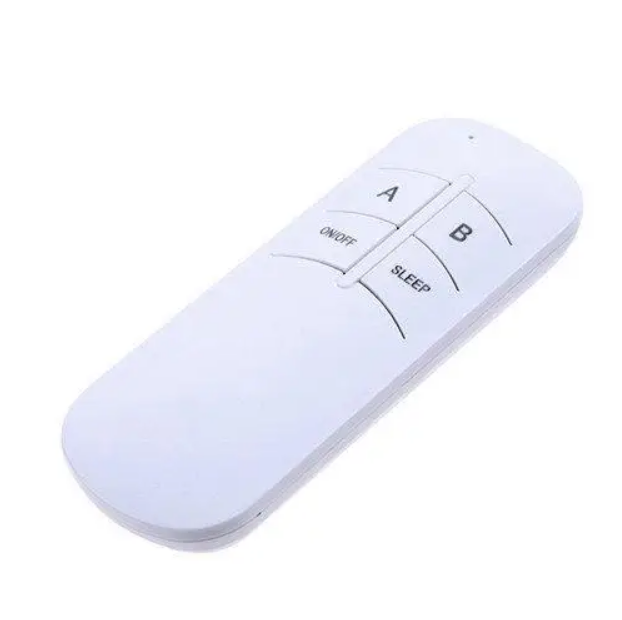

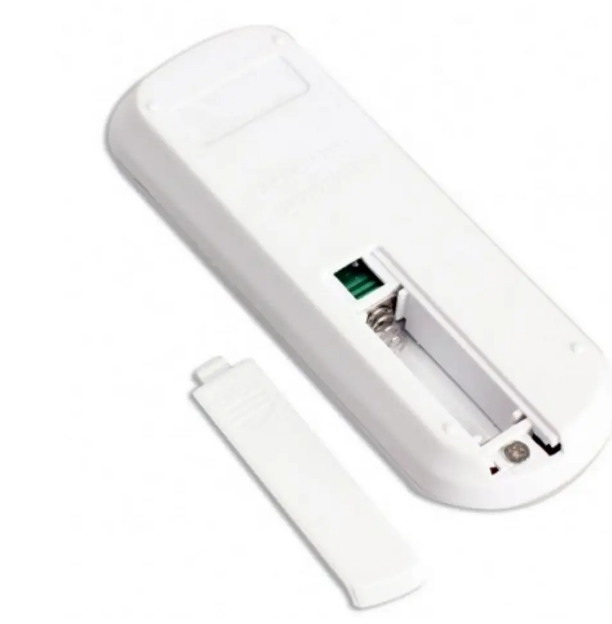

Для керування пристроєм у комплекті йде радіочастотний пульт дистанційного керування із чотирма кнопками. Живлення пульта здійснюється від елемента живлення типорозміру L1028 23A 12v (є в комплекті). Пульт обладнаний чотирма кнопками: A, B, ON/OFF, SLEEP. При натисканні на кнопку A увімкнеться канал A. При повторному натисканні на кнопку A канал вимкнеться. При натисканні кнопки ON/OFF вмикається та вимикається канал. Після натискання кнопки SLEEP обидва канали вимикаються після 8 секунд затримки.
Живлення бездротового вимикача здійснюється від побутової мережі з напругою 220 В змінного струму. Максимальне навантаження: 1000 Вт.

Комплектація:

• 1канальний вимикач – 1 шт.
• пульт керування – 1 шт.
• батарейка – 1 шт.
