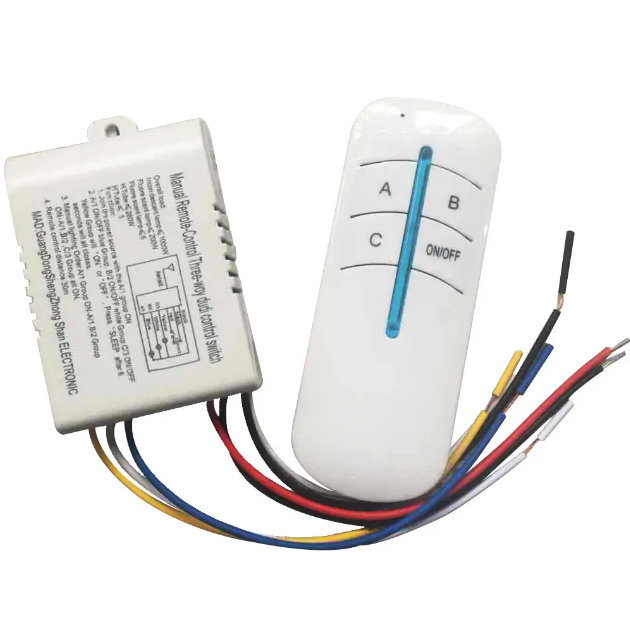

Дистанционный радио выключатель LEDTech 220V с пультом на 3 канала

Дистанционный выключатель позволяет управлять освещением в помещении на расстоянии с помощью радиосигнала. Он состоит из приемного блока и пульта дистанционного управления. Блок приемника соединяется со световыми приборами, а пульт позволяет управлять блоком на расстоянии с помощью радиосигнала. Выключатель имеет 1 сигнальный канал, позволяющий управлять включением различных световых приборов на расстоянии с помощью пульта. На канал можно подключить один или несколько осветительных приборов и подсоединять эти приборы отдельно друг от друга, таким образом у Вас появляется возможность регулировать уровень освещенности в помещении. Сигналы двух и более выключателей не пересекаются. Устройство состоит из разборного пластикового корпуса. На задней крышке корпуса предусмотрены два отверстия и два паза для монтажа.
Для использования беспроводного выключателя нужно определить место монтажа, выполнить сам монтаж и можно приступать к подключению. Схема подключения изображена значком на передней части пластикового корпуса и выглядит так:

Разберем схему:

Первый черный провод – это общий проводник для всех каналов управления (А, B и С);
Второй черный провод — напряжение питания 220 В;
Красный провод – напряжение питания 220 В;
Белый провод - канал B;
Синий провод (может быть желтой, коричневой и т.п.) — канал A;
Желтый провод (может быть синей, коричневой и т.п.) — канал С;
Белый провод с обратной стороны – это вывод антенны радиочастотного приемника.

Для управления устройством в комплекте идет радиочастотный пульт дистанционного управления с четырьмя кнопками. Питание пульта осуществляется от элемента питания типоразмера L1028 23A 12v(есть в комплекте). Пульт оборудован четырьмя кнопками: A, B, C, ON/OFF. При нажатии на кнопку A включится канал A. При повторном нажатии на кнопку A канал выключится. При нажатии на кнопку B включается канал B. При повторном нажатии кнопки B канал B выключится. При нажатии на кнопку С будет включаться канал С. При повторном нажатии кнопки С канал С отключится. При нажатии кнопки ON/OFF все каналы включаются и выключаются.
Питание трехканального беспроводного выключателя производится от бытовой сети с напряжением 220 В переменного тока. Максимальная нагрузка до 1000 Вт.

Комплектация:

• 3канальный выключатель – 1 шт.
• пульт управления – 1 шт.
• батарейка – 1 шт.
